Замена кнопки питания Panasonic ARC ES-LT3N
Это руководство по ремонту покажет пошаговую процедуру замены кнопки питания в Panasonic ARC ES-LT3N. Процесс довольно прост и требует только одного инструмента!
Шаг 1
Переверните бритву так, чтобы задняя часть была обращена к вам.
Шаг 2
С помощью отвертки Phillips #00 отвинтите винт 6 мм непосредственно над портом зарядки.
Шаг 3
Сдвиньте пластиковую крышку на дне бритвы вниз, чтобы снять её.
Шаг 4
Поднимите заднюю крышку с нижней части бритвы.
Возможно, потребуется аккуратно поддеть её пальцами.
Поднимите заднюю крышку с боков бритвы.
Снимите заднюю крышку, потянув её вверх.
Будьте осторожны, чтобы не сломать пластик!
Шаг 5
С помощью биты Phillips 00 открутите шесть винтов (12 мм) от корпуса аккумулятора.
Шаг 6
Снимите корпус аккумулятора.
Шаг 7

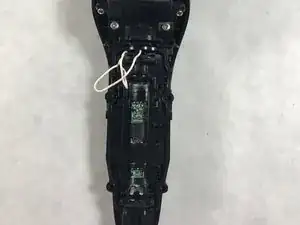

Снимите старый аккумулятор, поднимая его вверх и влево.
Справа аккумулятор удерживается пластиковыми фиксаторами. Подъём вверх и влево гарантирует, что фиксаторы не будут повреждены и аккумулятор не выйдет из посадочного места.
Шаг 8

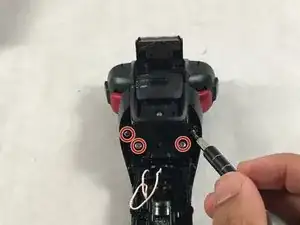

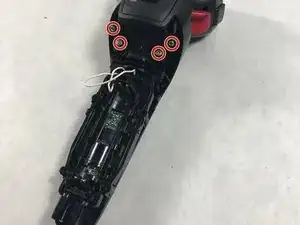

Отверните винты 8 мм прямо под переключателем блокировки.
Шаг 9

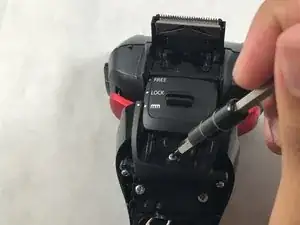

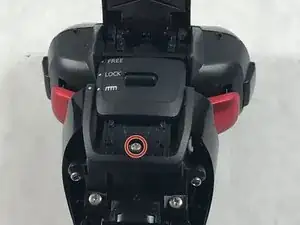

Подвиньте переключатель блокировки вверх и снимите скрытый под ним винт 6 мм.
Шаг 10

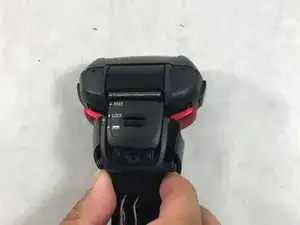

Снимите переключатель блокировки, сдвинув его вниз до выхода из посадочного места.
Шаг 11

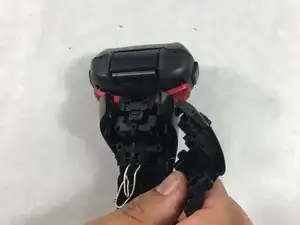

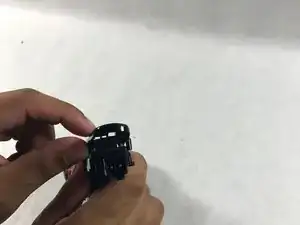

Начиная с нижней части, поднимите переднюю панель вверх, чтобы отделить корпус от устройства.
Продолжайте поднимать, пока не сможете полностью снять панель.
Может потребоваться покачивание или лёгкое сгибание пластика для полного снятия.
Шаг 12

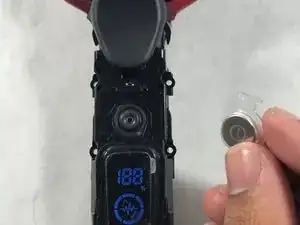

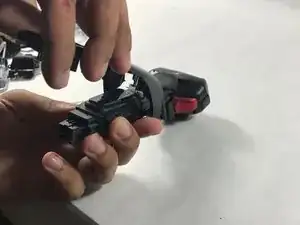

Снимите кнопку.
Заключение
Для сборки устройства выполните шаги в обратном порядке.
Перевод руководства с ifixit.com
