Замена аккумулятора Braun 5514

Со временем аккумуляторы теряют свою способность к зарядке. Этот гид показывает, как заменить аккумулятор в триммере Braun.

Шаг 1

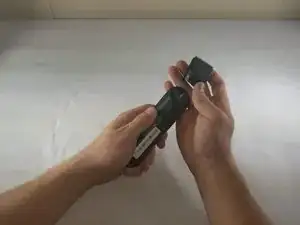

Снимите все прикрепленные насадки, удерживая их и отклоняя от корпуса.

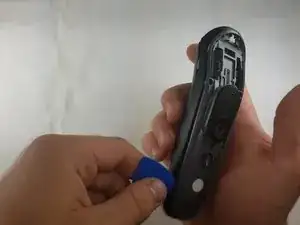

Вставьте открывающую лопатку между верхней пластиной и серым разделителем.

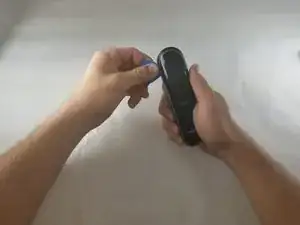

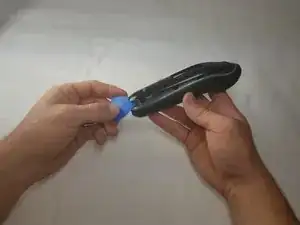

Проведите открывающей лопаткой по периметру пластины, чтобы освободить скрытые зажимы.

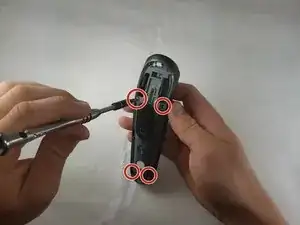

Удалите четыре винта Torx T6 длиной 7.0 мм, крепящие серую пластиковую рамку к черному пластиковому корпусу.

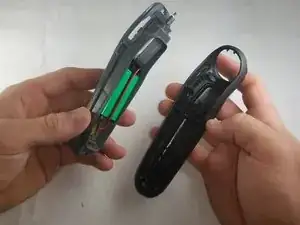

Используйте открывающую лопатку, чтобы поднять серую рамку с черного корпуса.

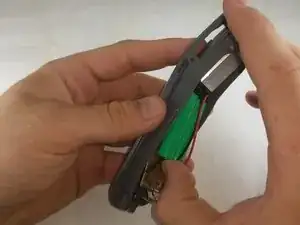

Удалите сборку печатной платы из рамки.

Вытащите маленький черный пластиковый элемент из рамки.

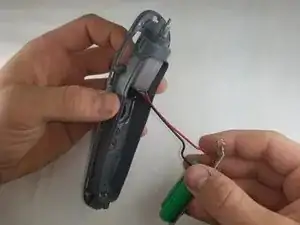

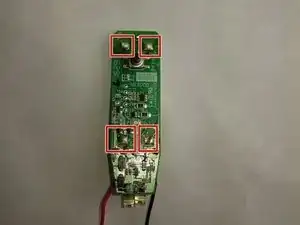

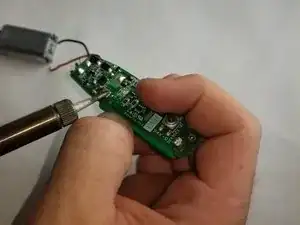

Отпаивайте четыре контакта, соединяющие аккумуляторы с печатной платой.

Повторите для другой стороны аккумулятора.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
