Замена батареи Braun cruZer6

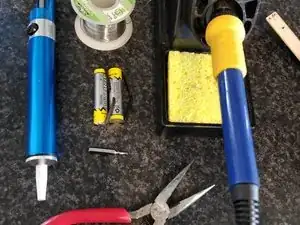

Паяльник

Отсос для припоя

Бита Torx T6

Плоскогубцы

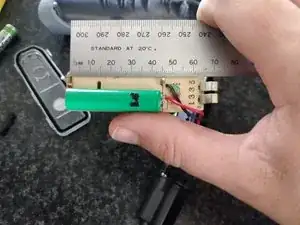

Две новые батареи. AAA размера Ni‑MH с выводами. Оригинальные были рассчитаны на 700 мА·ч, я поставил 900 мА·ч.

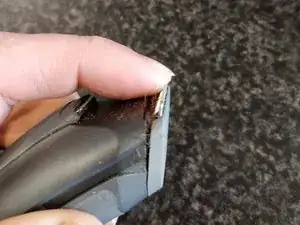

Сначала снимите головку бритвы, нажав снизу на режущий блок. Он откинется вверх.

С откинутой головкой вы сможете снять её, сдвинув в сторону. Это действие не обязательно, если для вас это неудобно.

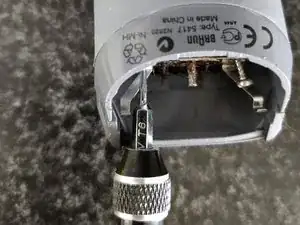

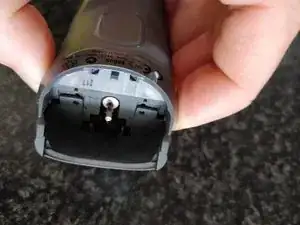

Это откроет доступ к двум винтам, у меня были Torx T6. Удалите их.

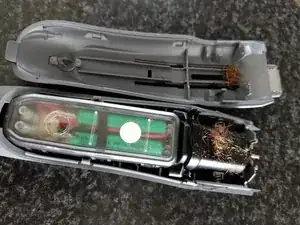

Просто раздвиньте две половины корпуса, начиная с верхнего конца.

Посмотрите на изображение, чтобы увидеть расположение защёлок. Обратите внимание на язычок в нижней части.

Чёрный модуль просто поднимается и выходит из корпуса.

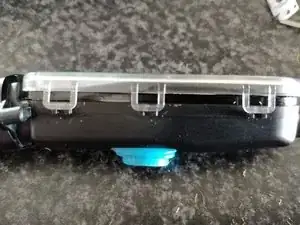

Прозрачная крышка имеет по три защёлки с каждой стороны. Подденьте их и снимите прозрачную крышку.

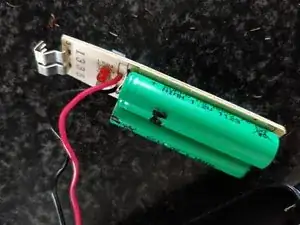

Плата поднимается из чёрного корпуса. Она немного туго выходит, но скрытых креплений нет. Лучше всего просунуть плоскую отвёртку по боковой части батареи и поддеть её.

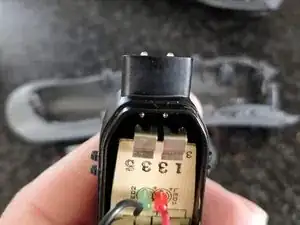

Будьте осторожны, чтобы не давить на контакты переменного тока, показанные на втором правом изображении. Они сами отщёлкиваются от разъёма зарядного устройства без посторонней помощи.

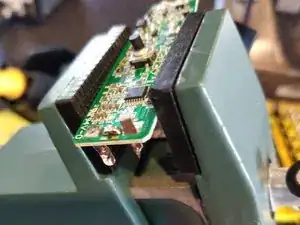

Отпаяйте старые батареи от платы любым удобным способом.

Я отрезал батареи от выводов. Затем использовал отсос для припоя, чтобы убрать основную массу припоя. Наконец разогрел контакт и щипцами отогнул оставшийся вывод.

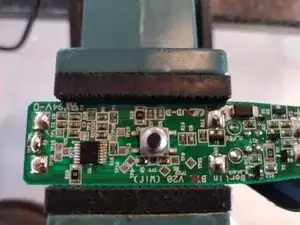

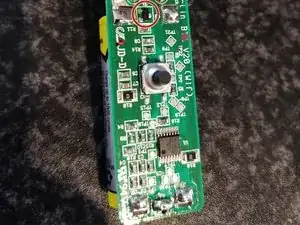

Обратите внимание на полярность, обозначенную на плате, и установите новые батареи. Убедитесь, что вы укоротили выводы перед их сгибом, чтобы избежать короткого замыкания.

Сборка выполняется в обратном порядке. Скрытых хитростей нет, всё видно.

Под прозрачной крышкой должна быть уплотнительная прокладка — убедитесь, что она на месте.

Проверьте, чтобы контакты переменного тока не были согнуты и не касались друг друга при установке платы в чёрный корпус. При ошибке бритва может начать дымить.
