Откройте корпус
В этих инструкциях описывается, как открыть корпус бритвы. Это предварительное условие для дальнейших шагов, таких как замена аккумулятора или привода.
Шаг 1

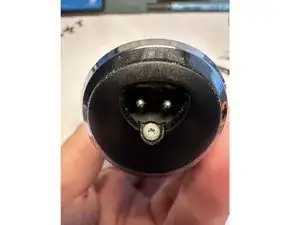

Для этого открутите и уберите винт Torx T6
Затем снимите крышку.
Шаг 2

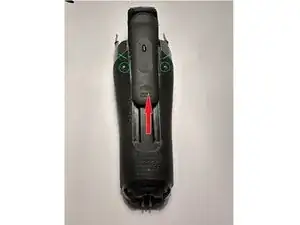

Для этого выдвиньте триммер, то есть поднимите его вверх из нижнего положения к головке для бритья (красная стрелка)
Потяните (зеленые стрелки) крышки слева и справа от триммера над фиксирующими штифтами (зеленые кольца)
Затем потяните их вниз к нижней части, чтобы снять.
Шаг 3

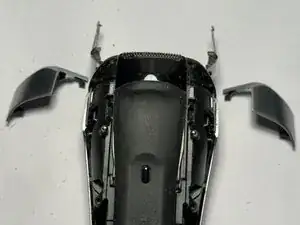

Снимите верхние боковые панели передней внешней отделки слева и справа.
Шаг 4

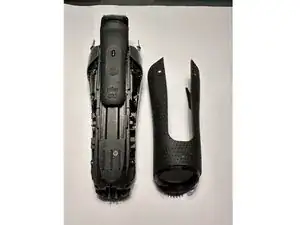

Снимите переднюю крышку корпуса (внешнюю панель). Для этого аккуратно подденьте три боковых ушка слева и справа немного над фиксирующими язычками с помощью лопатки.
Осторожно поднимите крышку корпуса.
Шаг 5

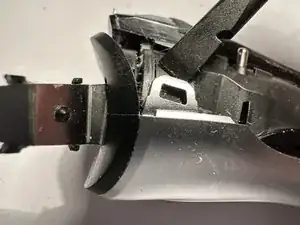

Снимите крышку переключателя. Для этого аккуратно подденьте фиксирующие язычки слева и справа над фиксирующими выступами.
Затем поднимите открытый рычаг переключателя сверху.
Шаг 6
Для этого уберите четыре винта Torx T8, которые видны на передней левой и правой сторонах.
Язык и паз, противоположные корпусу и крышке, можно раздвинуть с помощью лопатки.
Положительный контакт элемента 18500 направлен вниз (головка для бритья сверху).
Заключение
Следуйте шагам в обратном порядке, чтобы собрать устройство.
Перевод руководства с ifixit.com
