Замена мотора Braun 5514
Хотя это встречается редко, возможно, что мотор триммера выйдет из строя по тем или иным причинам. Если замена батарей не восстанавливает функциональность данной модели, следующей ступенью будет попытка замены мотора.
Шаг 1

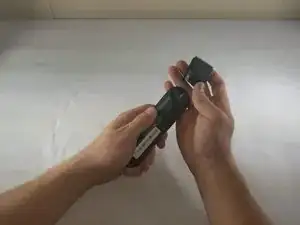

Удалите все прикрепленные триммерные головы, ухватившись за них и оттянув от корпуса.
Шаг 2

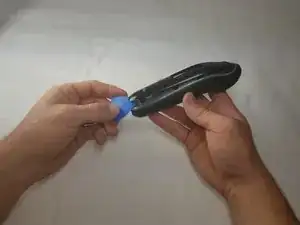

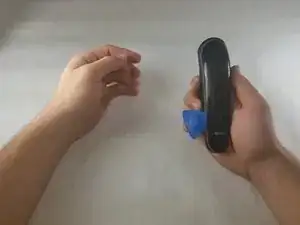

Вставьте открывающий инструмент между верхней пластиной и серым разделителем.

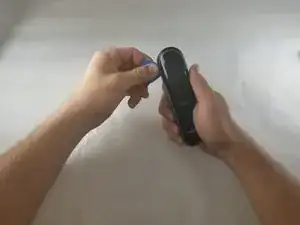

Проведите открывающим инструментом по периферии пластины, чтобы освободить скрытые крепления.
Шаг 3

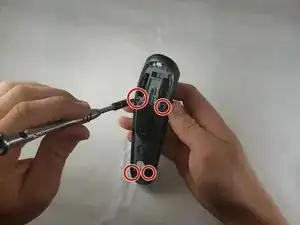

Удалите четыре винта Torx T6 длиной 7 мм, прикрепляющих серую пластиковую рамку к черному пластиковому корпусу.
Шаг 4

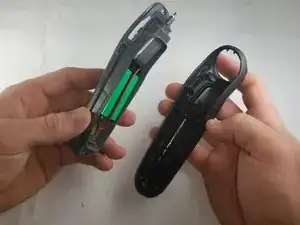

Используйте открывающий инструмент, чтобы поднять серую рамку с черного корпуса.
Шаг 5

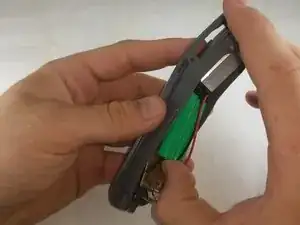

Удалите сборку печатной платы из рамки.
Шаг 6

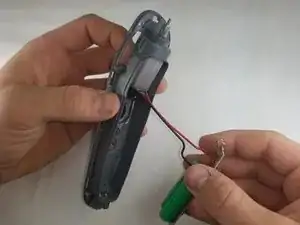

Вытяните маленький черный пластиковый элемент из рамки.
Шаг 7

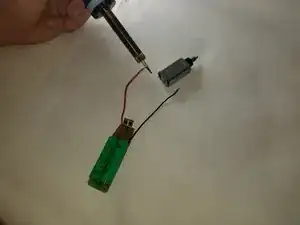

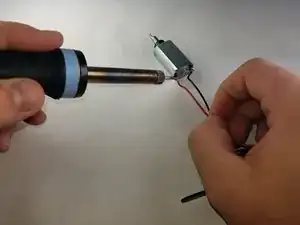

Отпаяйте провода, подключенные к мотору.
Запомните, куда подсоединены красный и черный провода, на случай если замена мотора не будет помечена.
Заключение
Для сборки устройства следуйте этим инструкция в обратном порядке.
Перевод руководства с ifixit.com
