Замена аккумулятора Panasonic ARC ES-LT3N
Это руководство по ремонту покажет пошаговую процедуру замены аккумулятора в Panasonic ARC ES-LT3N. Процесс довольно прост и требует всего одного инструмента!
Шаг 1
Переверните бритву так, чтобы задняя часть была обращена к вам.
Шаг 2
С помощью крестовой отвертки Phillips #00 отвинтите винт 6 мм прямо над разъёмом зарядного устройства.
Шаг 3
Сдвиньте пластиковую крышку в нижней части бритвы вниз для её снятия.
Шаг 4
Поднимите заднюю крышку с нижней части бритвы.
Возможно, потребуется аккуратно поддеть её пальцами.
Поднимите заднюю крышку с боков бритвы.
Снимите заднюю крышку с бритвы, потянув вверх.
Будьте осторожны, чтобы не сломать пластик!
Шаг 5

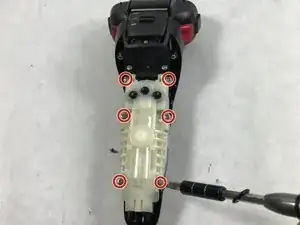

С помощью биты Phillips 00 отвинтите шесть винтов (12 мм) крепления корпуса аккумулятора.
Шаг 6

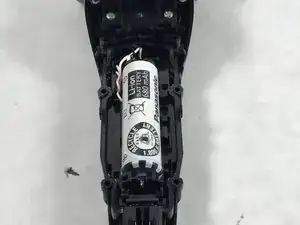

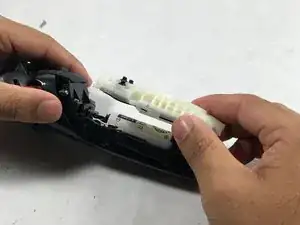

Снимите корпус аккумулятора.
Шаг 7

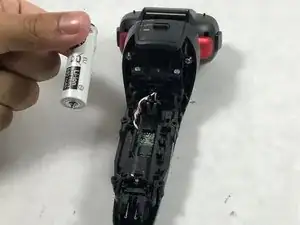

Удалите старый аккумулятор, подняв его вверх и влево.
Справа аккумулятор удерживается пластиковыми фиксаторами. Поднятие вверх и влево предотвращает повреждение фиксаторов и случайное выпадение аккумулятора.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
