Сборка насадки триммера Braun EP 100

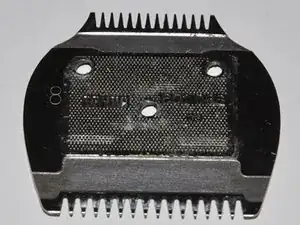

Возьмите тонкий лист смазки и поместите его сверху на основание. Совместите три отверстия.

Установите первую пружину в основание (литую деталь). Концы пружины должны быть направлены вниз, как показано на рисунке.

Переверните собранные детали и установите ножи для коротких волос на маленький штифт (см. стрелку) литой детали.

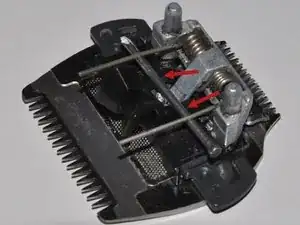

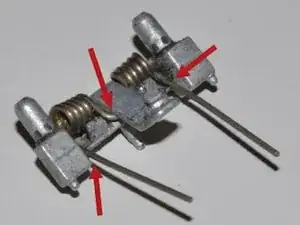

Теперь вставьте штифт между концами пружины и маленькой скобой. Это зафиксирует концы пружины и позволит продолжить сборку головки.

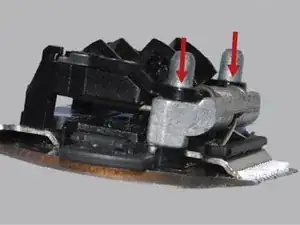

Теперь установите фиксирующую часть на два штифта (см. стрелки). Концы пружины при этом не должны смещаться — если смещаются, исправьте положение штифта.

Теперь установите основную пластину из шага 1 на остальные детали, используя три винта T8.

На данный момент не затягивайте винты до конца — достаточно, чтобы все детали были надежно зафиксированы. Это позволит вам аккуратно приподнимать насадку для коротких волос пальцем — ножи должны опускаться вниз.

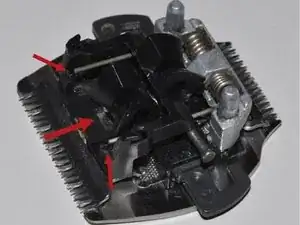

Теперь самая сложная часть, где может потребоваться терпение: возьмите маленькую пружину, вставьте её концы в паз на насадке для коротких волос, аккуратно продвиньте вперёд и установите виток пружины в верхний паз литой детали.

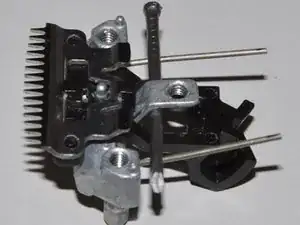

Теперь извлеките штифт из текущего положения... (на первом фото)

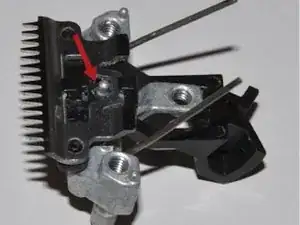

...и вставьте его на одну ступеньку выше (на втором фото), чтобы штифт подтолкнул концы пружины выше пластиковых рычагов насадки для коротких волос.

Установите насадку для длинных волос на собранные детали.

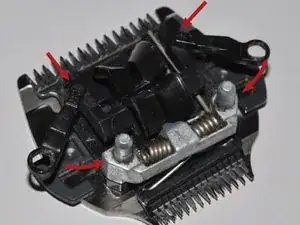

При необходимости установите концы пружины за упоры внутри насадки для длинных волос.

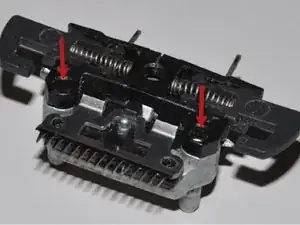

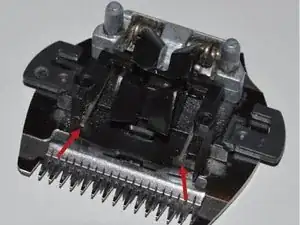

Сначала вставьте два колеблющихся рычага в два штифта насадки для длинных волос, раздвинув их.

Затем наклоните их внутрь, чтобы маленькие фиксаторы защёлкнулись.

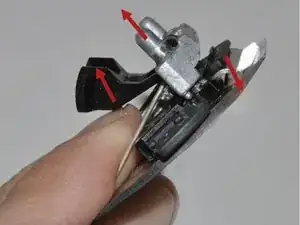

Аккуратно приподнимите другие концы рычагов над штифтом литой детали. Осторожно: чрезмерное усилие может привести к поломке рычагов!

В завершение полностью опустите рычаги на штифт.

На этом всё!
