Замена и модификация аккумулятора триммера Braun
В этом руководстве я описываю, как заменил перезаряжаемые аккумуляторы в своём триммере Braun. Оригинальные аккумуляторы начали терять ёмкость после первого года использования триммера. Поэтому я решил встроить в триммер 3D-печатный корпус для батарей, чтобы упростить процесс замены аккумуляторов в будущем. К тому же этот подход не требует пайки, которая могла бы повредить новые батареи.
Шаг 1

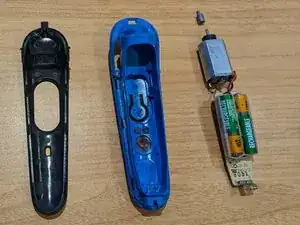

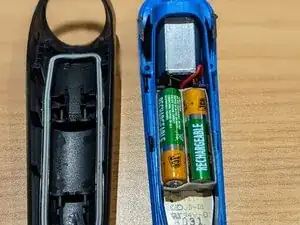

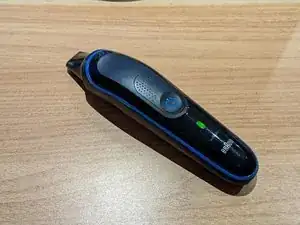

Сначала необходимо разобрать триммер.

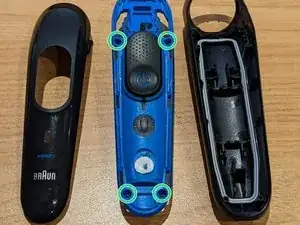

Чтобы получить доступ к четырём винтам, сначала нужно открыть переднюю крышку. Используйте пластиковые лопатки для вскрытия, начиная с нижней части триммера
Для подробной разборки см. другую статью на iFixit
Шаг 2

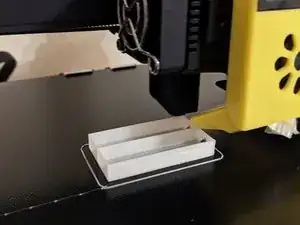

Распечатайте держатель для новых батарей на 3D-принтере
Я использовал модифицированную 3D-модель с ThingVerse

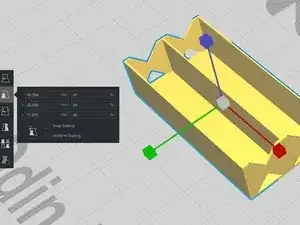

Оригинальная модель слишком велика для корпуса триммера. Я изменил масштаб следующим образом: X 97%, Y 84%, Z 95%
Я остановил печать на 60% выполнения, чтобы держатель был достаточно низким и поместился в корпус триммера
Шаг 3

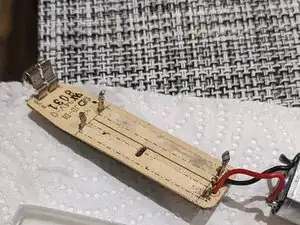

Удалите оригинальные разряженные аккумуляторы
У меня не было паяльника, поэтому я использовал нагретый нож, чтобы постепенно отделить аккумуляторы от контактов. Это сработало нормально
Шаг 4

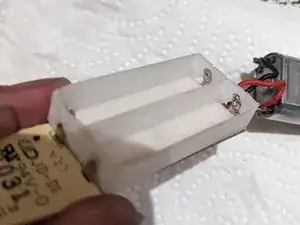

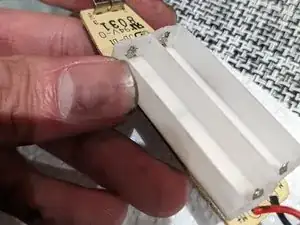

Разместите 3D-печатный корпус батарей на плате так, чтобы контакты вошли внутрь корпуса, как показано на фотографиях
Шаг 5

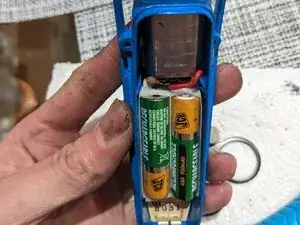

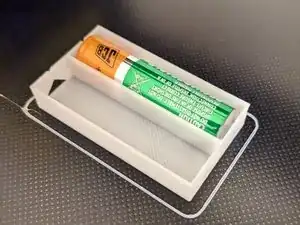

Поместите новые аккумуляторы в корпус. Обратите внимание на полярность

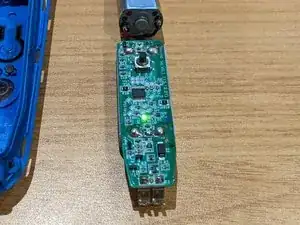

Перед полной сборкой можно проверить, заряжаются ли новые аккумуляторы
Шаг 6
После полной зарядки аккумулятора триммер должен работать как новый
Шаг 7
Теперь вы можете собрать триммер обратно
Шаг 8
Наслаждайтесь нормальным временем работы вашего обновлённого триммера
Заключение
Мои старые аккумуляторы едва держали одну минуту бритья и вообще не держали заряд. Я не проверял полное время работы новых аккумуляторов, но они позволили использовать триммер как минимум 10 минут.
Благодаря добавлению держателя для аккумуляторов следующая замена батарей будет гораздо проще и быстрее.
Перевод руководства с ifixit.com
