Замена батареи Philips Sonicare FlexCare
Здесь показано, как заменить аккумулятор в Philips Sonicare FlexCare HX6930. Это сложный ремонт, будьте осторожны. Если вы видите вспухшую батарею, следуйте инструкциям здесь: Что делать с вздутой батареей.
Шаг 1

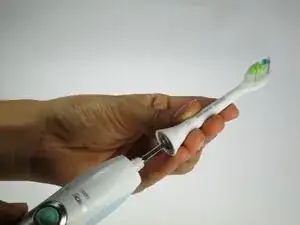

Оттяните насадку щетки от рукояти, чтобы снять её.
Шаг 2
Вставьте плоский край металлической или нейлоновой лопатки между уплотнителем и корпусом зубной щётки и подденьте его, чтобы открыть. Продолжайте по всему краю, пока уплотнитель не начнёт частично выходить наружу.
Посмотрите альтернативную процедуру открытия.
Шаг 3
В предыдущей версии этого шага рекомендовалось нажимать на вал до тех пор, пока не откроется электронная часть. НЕ ДЕЛАЙТЕ ЭТОГО, это может сломать фиксирующие защёлки.
С помощью небольшой плоской отвёртки освободите две чёрные фиксирующие защёлки, удерживающие внутренности на месте

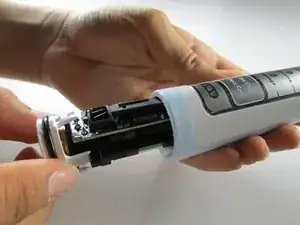

Выдвиньте внутренности из корпуса зубной щётки
Пока этот шаг не обновлён новыми фотографиями, пролистайте до шага 5, чтобы увидеть две защёлки
Шаг 4
Возьмите круглый пластиковый основание с уплотнительным кольцом и потяните его наружу.
Шаг 5
Снимите крышку, прикреплённую к концу внутренней части, сняв две защёлки, удерживающие её на месте.
Шаг 6
Отпаять аккумулятор от платы. Вот руководство по как паять и отпаивать. Снимите старый аккумулятор и замените его. По тому же руководству припаяйте аккумулятор на место.
Точки пайки показаны красным цветом.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
