Замена основной платы Honeywell HYF260BV2

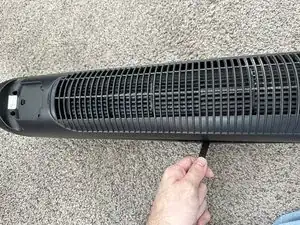

Отключите вентилятор от сети и положите его на бок.

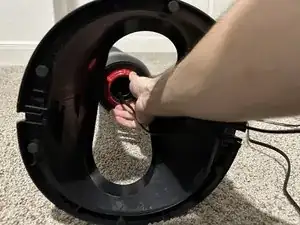

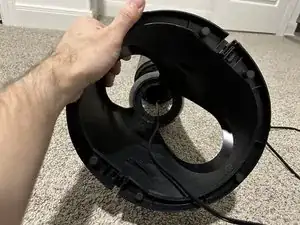

Поверните красный пластиковый элемент и снимите его с основания.

Осторожно отделите основание от вентилятора, чтобы обнажить винты, расположенные внизу вентилятора.

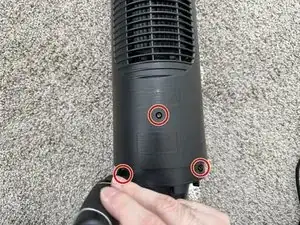

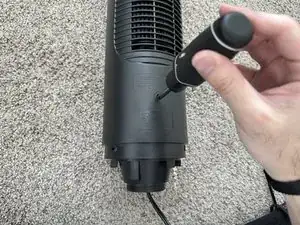

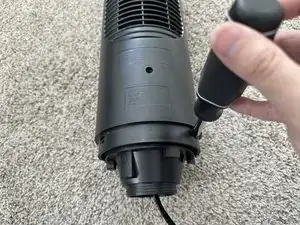

Используйте отвертку TORX Security TR15, чтобы отвинтить три винта 12 мм возле основания вентилятора.

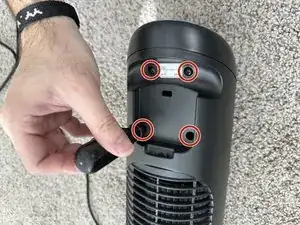

Используйте крестовую отвертку Phillips #1, чтобы снять четыре винта 12 мм на верхней части вентилятора.

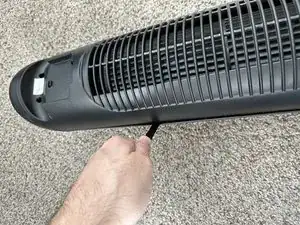

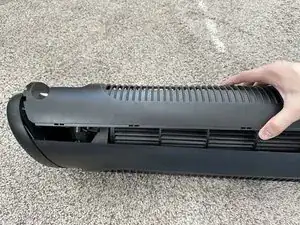

Используйте прочный лопаточный инструмент или инструмент для вскрытия, чтобы освободить защёлки, фиксирующие переднюю и заднюю части корпуса вентилятора, затем аккуратно разожмите их.

Делайте это осторожно, чтобы не повредить разъёмы на задней части вентилятора.

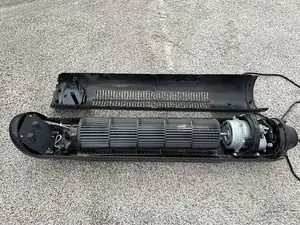

Снимите заднюю часть корпуса вентилятора и отложите её в сторону.

При необходимости очистите внутреннюю часть вентилятора от пыли.

Будьте осторожны при чистке, чтобы ничего не сместилось с места.

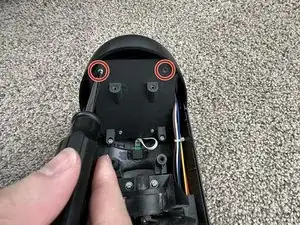

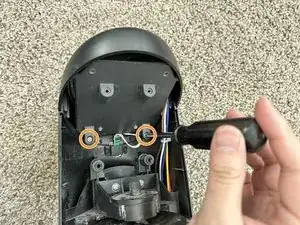

Используйте крестовую отвертку Phillips #1, чтобы удалить два винта 10 мм на верхней части вентилятора.

Снимите два больших винта 14 мм с головкой Phillips #1, расположенные ниже.

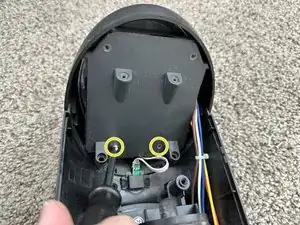

Удалите два винта 10 мм с головкой Phillips #1, расположенные между винтами 14 мм.

Снимите серую крышку с вентилятора, чтобы обнажить основную плату.

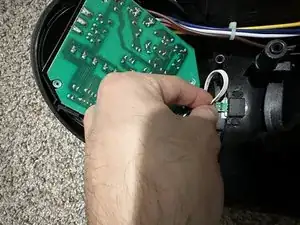

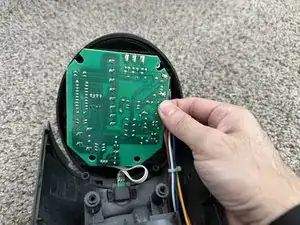

Осторожно удерживая за края, медленно вытяните основную плату наружу.

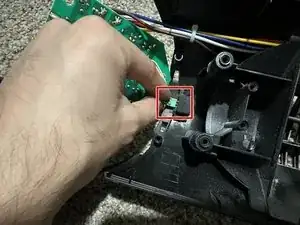

Отсоедините основную плату от разъёмов.

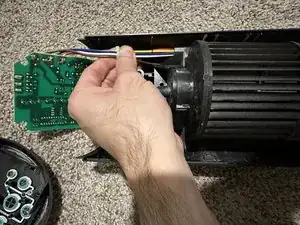

Проследите кабели, подключённые к плате, до нижней части вентилятора.

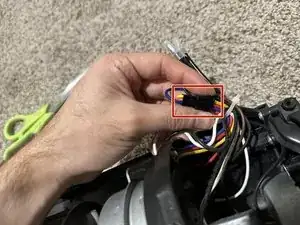

Отключите разъём, чтобы отсоединить жгут проводов.

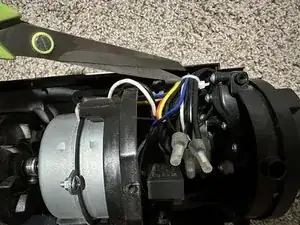

Используйте ножницы, чтобы перерезать стяжку, фиксирующую провода.

Будьте осторожны при перерезании стяжки, чтобы случайно не перерезать провода.

Подтяните провода и вытащите их из корпуса вентилятора, чтобы установить новую основную плату.
