Как заново припаять светодиоды на вентиляторе Seville Classics MSC10166
В этом руководстве показано, как добраться до светодиодов вашего вентилятора Seville Classics MSC10166 и как проверить печатную плату. Если есть неисправное соединение или ослабленный провод, это руководство демонстрирует быстрое решение.
Шаг 1
Используйте отвертку Phillips #2, чтобы удалить четыре винта длиной 6 мм, откручивая их против часовой стрелки.
Шаг 2
Разделите переднюю и заднюю крышки.
Будьте осторожны, чтобы не снять переднюю крышку полностью. Она удерживает провода.
Шаг 3
Удалите винт Phillips длиной 6 мм, который крепит печатную плату к внешнему корпусу вентилятора.
Предупреждение оshock: Убедитесь, что вентилятор отключен от сети перед удалением печатной платы.
Шаг 4
Снимите верхнюю крышку с печатной платой и проводами, отодвигая ее от внешнего корпуса вентилятора.
Шаг 5
Удалите винты из четырех углов печатной платы.
Извлеките печатную плату из верхней крышки.
Не прикасайтесь к другой стороне печатной платы, чтобы избежать повреждения элементов схемы.
Шаг 6

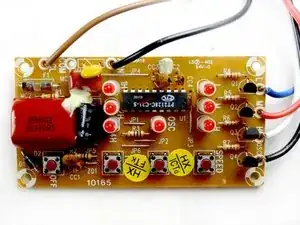

На изображении показана верхняя сторона печатной платы с светодиодами.
Проверьте печатную плату на наличие неисправных соединений или ослабленных компонентов.
Шаг 7

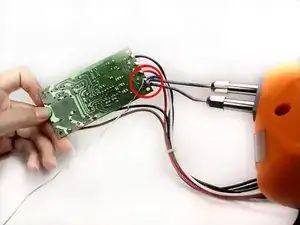

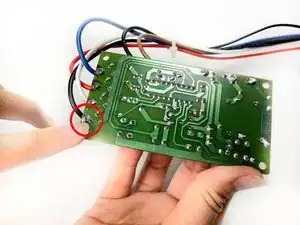

Убедитесь, что провода на стороне платки правильно подключены.

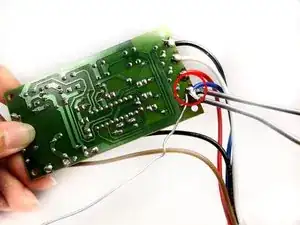

Если провода подключены неправильно, заново припаять их к плате, используя паяльник.
Заключение
Для сбора устройства обратно следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
