Замена кнопки вращения Honeywell HY-204
В данном руководстве показано, как заменить кнопку вращения, управляющую колебанием вентилятора. Замена кнопки вращения требует пайки, поэтому это может быть немного сложно для тех, кто не имеет опыта в пайке.
Шаг 1
Перед началом убедитесь, что вентилятор отключен от сети.

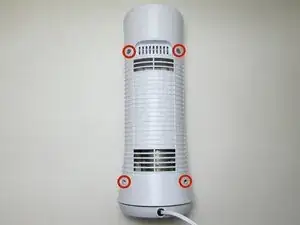

Удалите четыре винта диаметром 14 мм с задней стороны устройства, используя отвертку Phillips #0.
Шаг 2

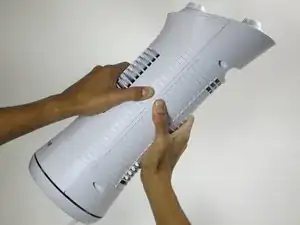

Отделите переднюю и заднюю части корпуса друг от друга до тех пор, пока задняя часть не освободится от передней. Это может потребовать значительных усилий.
Шаг 3

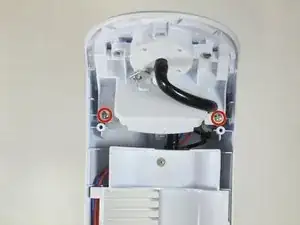

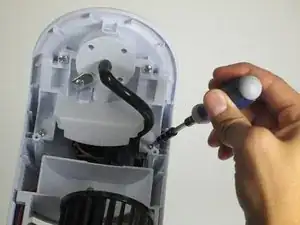

Удалите два винта диаметром 3 мм, расположенные чуть ниже верхней части устройства, используя отвертку Philips #0.
Шаг 4

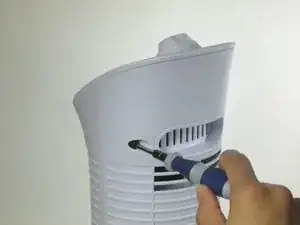

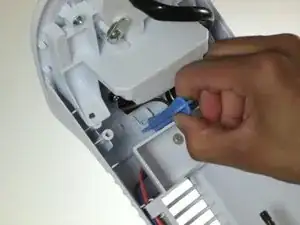

Снять панель управления, сильно поддев язычок, расположенный внутри передней части вентилятора, пластиковым инструментом для открытия.
Шаг 5

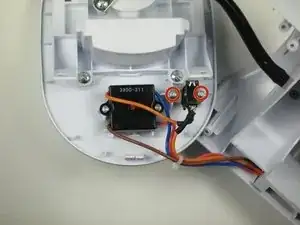

Удалите два винта диаметром 10 мм Phillips #0, расположенные рядом с кнопкой вращения.
Шаг 6

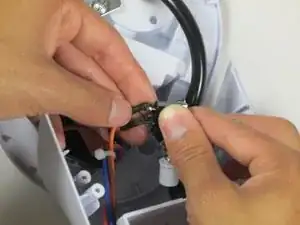

Снимите термоусадочную трубку с обоих проводов, подключенных к кнопке.
Шаг 7
Предупреждение Паяльник очень горячий, будьте осторожны, чтобы избежать ожогов.

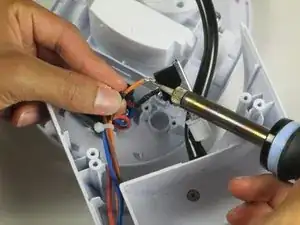

Отпаять два провода, подключенные к кнопке, и удалить кнопку.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
