Замена светодиодов Ionic Breeze

Начните с выключения устройства, отключения питания и снятия «фильтра» Ionic Breeze. Это скорее трёхлопастной элемент, а не фильтр, но суть ясна.

Далее положите устройство на плоскую поверхность и снимите 4 винта, крепящие Ionic Breeze к основанию, и отведите основание от корпуса.

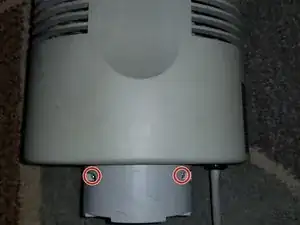

Снимите 2 скрытых винта под основанием при помощи отвертки #1.

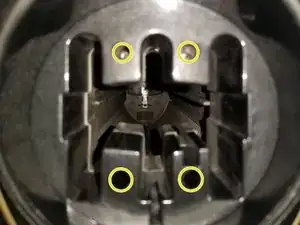

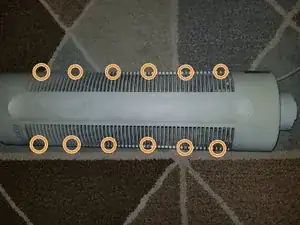

Снимите 12 меньших винтов при помощи хоббийной отвертки #1.

На фото видны только 4 из меньших винтов, но я выделил их примерное расположение.

Снимите 4 винта, прикрепляющие верхнюю часть устройства к корпусу, при помощи отвертки #1.

Разделите две половины корпуса.

Хотя на фото я отделил верхнюю часть от основной, сейчас об этом беспокоиться не нужно. Мы сделаем это на следующем шаге.

Если ваша цель — заменить светодиоды, смело отделяйте верхнюю электронику от корпуса и продолжайте по Руководству по замене светодиодов.

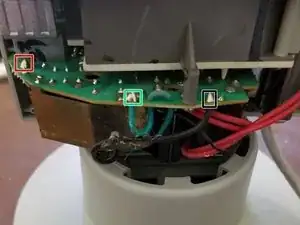

На фотографиях показано, где производить выпаивание точек подключения силовых проводов. Удалите любой термоклей, который держит провода. Эти устройства довольно «взрослые», поэтому клей не должен быть сложным для удаления вручную.

Мне было удобнее подпереть корпус основанием — ту половину корпуса, в которой обычно находятся электронные компоненты — чтобы получить удобный угол для удаления припоя. Думаю, это можно сделать и на боку, но работаем умнее, а не усерднее.

Не забудьте полностью протянуть заземляющий провод через плату. Мы проденем его обратно при сборке.

Помните, что основание в данный момент не прикреплено. Не опрокидывайте Ionic Breeze, когда он стоит в вертикальном положении с открытыми внутренними компонентами.

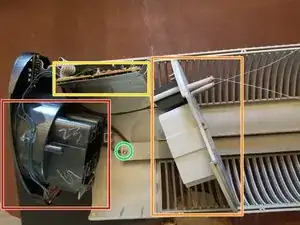

Осторожно приподнимите верхнюю часть, чтобы отделить её от той половины, к которой она прикреплена.

Будьте осторожны при подъёме верха, так как имеются припаянные провода, проходящие вдоль корпуса. Не дергайте резко, это может повредить провода или их паяные контакты.

Выньте пластиковую деталь из её фиксирующего слота.

В этот момент плата может издать небольшой щелчок. Она не сломалась — просто выскочила из удерживающего слота при снятии пластиковой детали.

Не растягивайте серую пластиковую деталь. Она всё ещё соединена с нижней электроникой двумя статическими проводами. НЕ ПЕРЕРАСТЯГИВАЙТЕ эти провода.

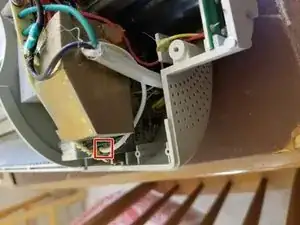

Удалите один винт, скрытый под верхним блоком/кнопкой питания.

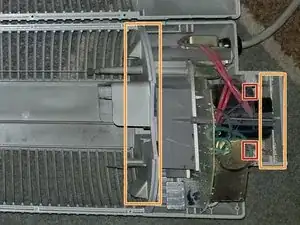

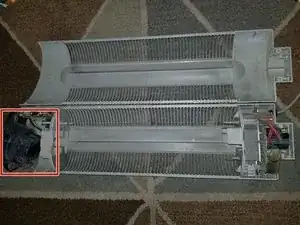

Если посмотреть на меньшую нижнюю плату, вы заметите по 2 провода с каждой стороны. Немного выше может быть термоклей, фиксирующий эти провода к пластиковому корпусу. На фото это не видно, но примерное расположение выделено красным. Удалите этот и любой другой термоклей, удерживающий основной силовой кабель.

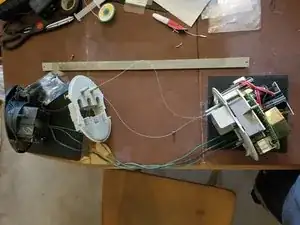

Когда клей удалён, аккуратно поднимите нижнюю пластиковую часть и нижнюю плату одновременно. Они выйдут одним целым узлом.

Отложите электронику в сторону.

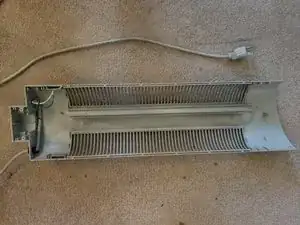

Это нужно только в случае, если вы собираетесь мыть корпус с мылом/водой. Годы использования делают внутренности Ionic Breeze очень грязными — это его предназначение. Мытье не повредит корпус. Я просто оттираю вручную с жидкостью для посуды. Возможно, стоит надеть перчатки в зависимости от степени загрязнения.

Плотно обмотайте оба конца силового кабеля пищевой плёнкой и обмотайте весь кабель изолентой.

На фото показано только обёртывание сверху и снизу, но я рекомендую обмотать весь кабель изолентой, если у вас достаточно ленты. Лучше перестраховаться.

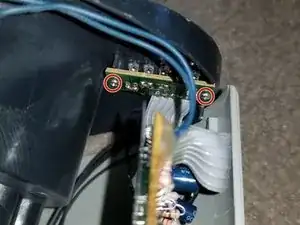

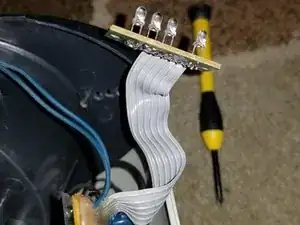

Открутите 2 винта, удерживающие плату светодиодов в месте.

Это руководство продолжает шаг 3 руководства по разборке.

При выпаивании и удалении оригинальных светодиодов убедитесь, что один из них оставлен припаянным для контроля высоты установки.

Я заменил сначала светодиод «Low». Это единственный на плате, рядом с которым нет поверхностно монтированного конденсатора.

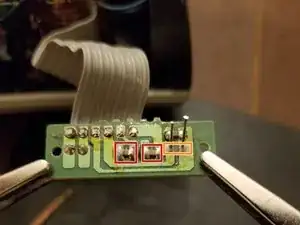

При удалении светодиодов «High» и «Medium» будьте осторожны, чтобы не потерять конденсатор. Они выделены красным. Возможно выполнить замену, не удаляя конденсатор с платы, как показано на Фото 2. При необходимости припаяйте его заново.

Повторяйте, пока все 3 или нужное вам количество светодиодов не будут заменены.

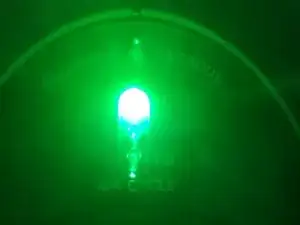

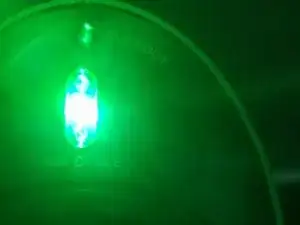

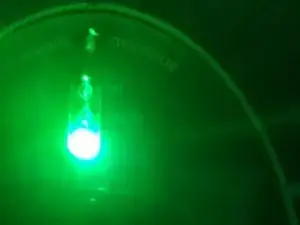

Я оставил индикатор «Требуется чистка» оригинального красного цвета, но заменил все остальные на зелёные.

Я заменил оригинальные синие светодиоды на: 3 мм зелёный светодиод ×3 Ток: 20 мА Прямое напряжение: 3.0–3.4 В
