Разборка Seville Classics MSC10166
Это руководство по ремонту устраняет проблемы с вращением и вибрацией вентилятора. Направляющая в нижней части вентилятора является основной причиной проблем с вращением и вибрацией. Используйте руководство по разборке, чтобы удалить все остальные компоненты и добраться до направляющей.
Шаг 1
Используйте отвертку Phillips №2, чтобы выкрутить четыре винта 6 мм, поворачивая против часовой стрелки.
Шаг 2
Разведите переднюю и заднюю крышки в стороны.
Будьте осторожны, не снимайте переднюю крышку полностью. Она удерживает провода.
Шаг 3
Снимите винт Phillips 6 мм, который крепит плату к внешней оболочке вентилятора.
Предупреждение о ударе током: убедитесь, что вентилятор отключён от сети перед снятием платы.
Шаг 4
Снимите верхнюю крышку с платой и проводами, оттянув её от внешней оболочки вентилятора.
Шаг 5
Удалите винты в четырёх углах платы.
Снимите плату с верхней крышки.
Не прикасайтесь к другой стороне платы, чтобы избежать повреждения элементов схемы.
Шаг 6

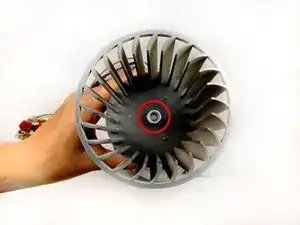

Чтобы снять лопасть вентилятора, используйте плоскогубцы, чтобы открутить фиксирующую гайку.
Когда гайка ослабнет, используйте плоскогубцы, чтобы потянуть вверх и снять гайку.
Шаг 7

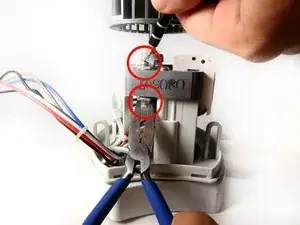

Снимите два бронзовых винта Phillips 29 мм, которые крепят лопасть вентилятора к трансформатору.
Держите гайку внизу трансформатора плоскогубцами, раскручивая сверху по направлению слева направо. Затем потяните вверх и снимите винт с гайкой.
Шаг 8

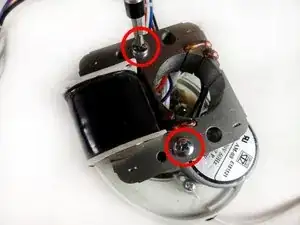

Далее снимите два серебристых винта Phillips (головка 8 мм) длиной 40 мм из трансформатора.
Удаляйте винты, вытягивая их от основания.

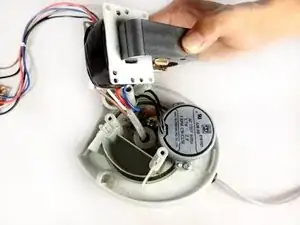

После этого трансформатор должен освободиться.
Шаг 9

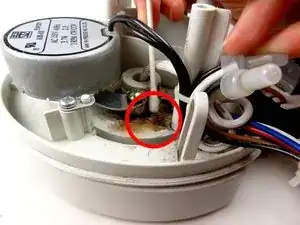

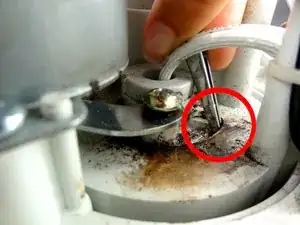

Очистите направляющую, удалив все препятствия.
Смажьте направляющую смазкой.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
