Замена мотора вентилятора Honeywell HY-204
Данное руководство проведёт вас через процесс удаления мотора вентилятора. Это должно быть довольно просто, хотя вам потребуется зажать провода для удаления мотора.
Шаг 1
Перед началом убедитесь, что вентилятор отключен от сети.
Удалите четыре винта размеров 14 мм с задней стороны устройства с помощью отвертки Phillips #0.
Шаг 2
Оттяните переднюю и заднюю части корпуса друг от друга до тех пор, пока задняя часть не освободится от передней. Это может потребовать значительных усилий.
Шаг 3

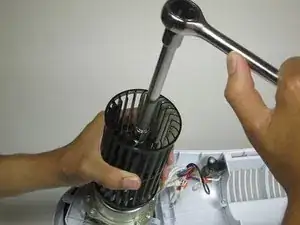

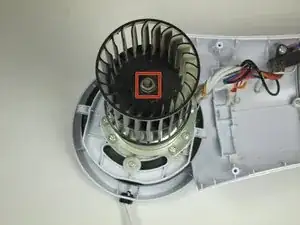

Снимите гайку с мотора вентилятора с помощью 10 мм шестигранного трещоточного ключа.
Гайка имеет левую резьбу.
Шаг 4

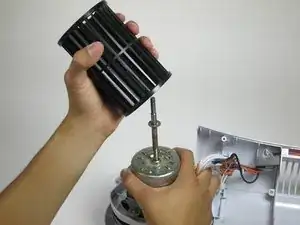

Удерживайте лопасть вентилятора крепко и тяните вверх, чтобы снять её с центральной колонны вентилятора.
Прорези на лопастях вентилятора и центральной колонне должны быть совмещены для сборки.
Шаг 5

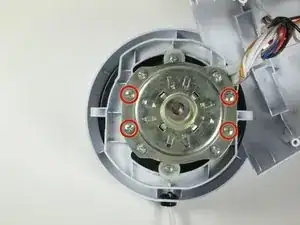

Удалите четыре винта размера 12,7 мм с помощью отвертки Phillips #0.
После удаления винтов поднимите мотор с основания.
Шаг 6

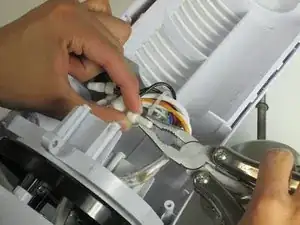

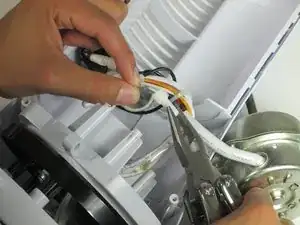

Удалите разъёмы проводов от черного, коричневого, красного, синего, белого, серого и зеленого проводов. Для этого схватите каждый провод рукой и с помощью плоскогубцев зажмите головки каждого разъема, применяя давление к более широким концам разъема, пока он не отпадет.
При сборке применяйте давление на более узкие концы разъёмов, чтобы снова зажать их на проводах.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
