Замена платы управления Vornado Duo

В этом руководстве по замене пошаговые инструкции покажут, как заменить плату управления, расположенную внутри Vornado Duo.

Шаг 1

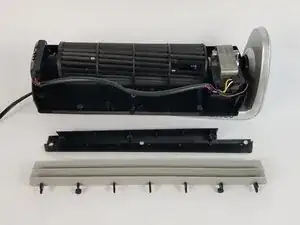

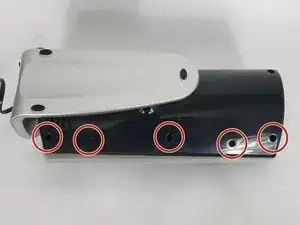

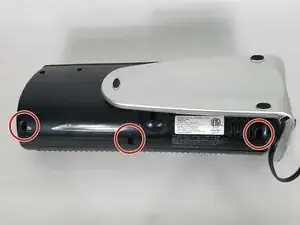

Начните с использования крестовой отвертки Philips #2, чтобы удалить все 8 внешних винтов 10 мм на задней части устройства.

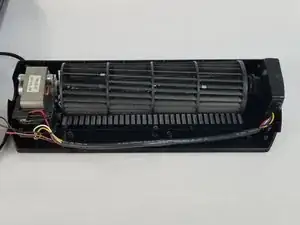

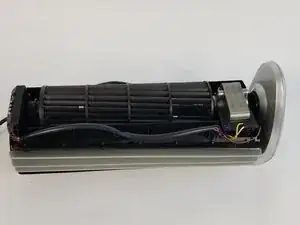

Осторожно снимите переднюю панель.

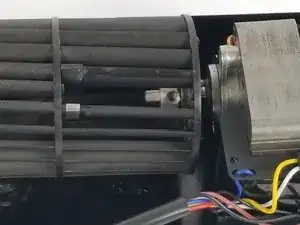

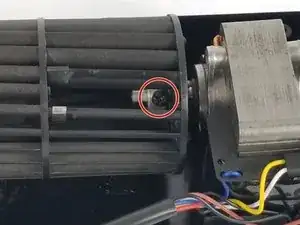

Ослабьте винт 5 мм в основании лопасти вентилятора, расположенный внутри лопастей.

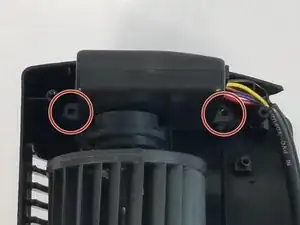

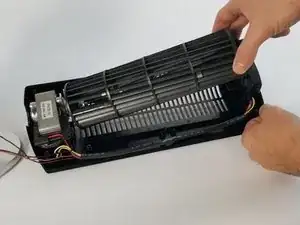

Снимите лопасть вентилятора после отвинчивания двух верхних винтов, расположенных по обеим сторонам закрытой платы.

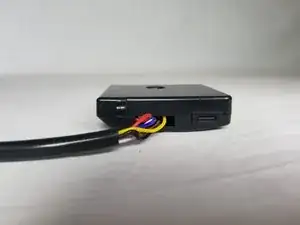

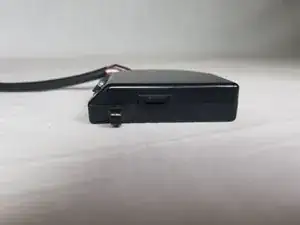

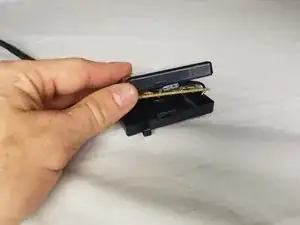

Снимите крышку с платы.

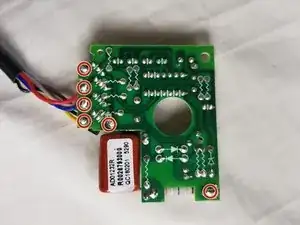

Отпаять отмеченные кружком точки на материнской плате и припаяйте каждую проволоку обратно к соответствующему контакту.

Для повторной сборки устройства выполните указанные инструкции в обратном порядке.
