Замена лопастей вентилятора Honeywell HY-254-TGT
Следуйте этому руководству, чтобы снять лопасти вентилятора для очистки или замены.
Шаг 1

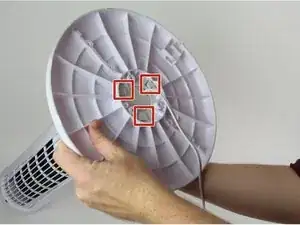

Снимите два винта с крыльями 3/4" на дне вентилятора, вращая их против часовой стрелки.
Шаг 2

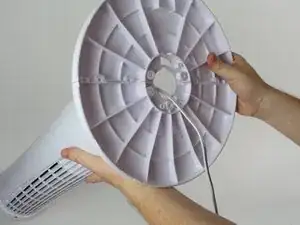

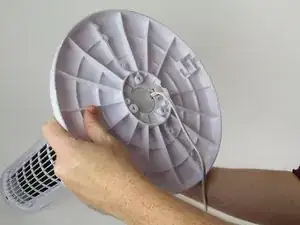

Поверните основание вентилятора против часовой стрелки, пока штифты не совместятся, как показано.
Потяните основание прямо на себя, чтобы снять его, протаскивая провод через основание.
Шаг 3

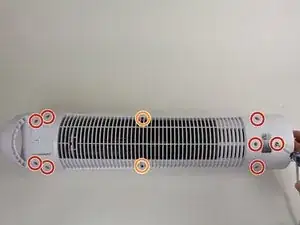

Удалите все отмеченные винты Phillips #02 длиной 1/2" на задней стороне вентилятора.
Снимите два отмеченных винта Phillips #02 длиной 3/4" в центре.
Шаг 4

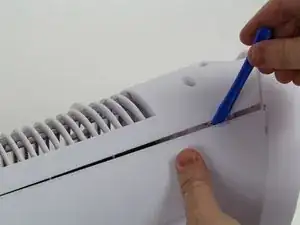

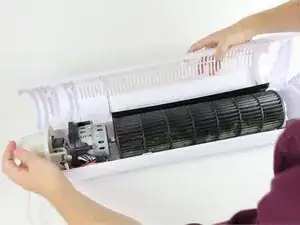

Используйте пластиковый инструмент для открывания или отвертку, чтобы отжать заднюю крышку вентилятора, начиная сверху вниз.
Учтите наличие двух защёлок внутри вентилятора, ближе к нижней трети. Если задняя крышка застряла в отдельных местах, сожмите внутренние кромки переднего корпуса вокруг проблемной области.
Шаг 5

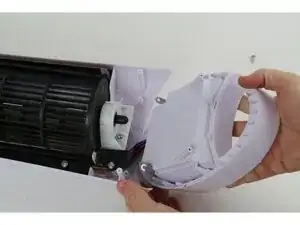

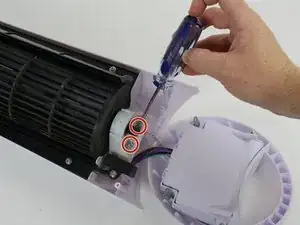

Отверните два винта Phillips #02 длиной 1/2".
После этого передняя панель вентилятора может быть наклонена вперёд и отложена.
Передняя панель не отсоединена от корпуса и не может быть полностью снята. Не пытайтесь силой её снять, это может повредить электронику.
Шаг 6

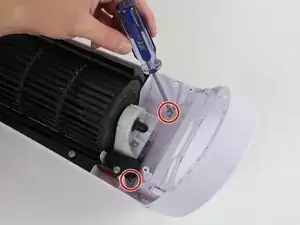

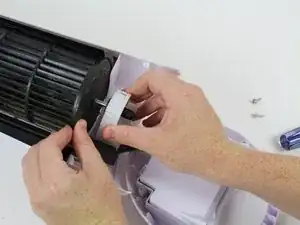

Отверните два отмеченных винта Phillips #02 длиной 1/2" на детали, удерживающей лопасти вентилятора.

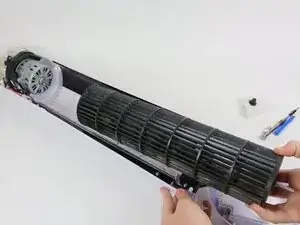

Снимите пластиковую крышку вентилятора, сдвинув её с вентилятора, удерживая лопасти, чтобы она сошла плавно.
Шаг 7

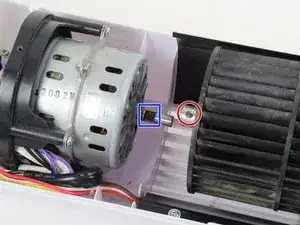

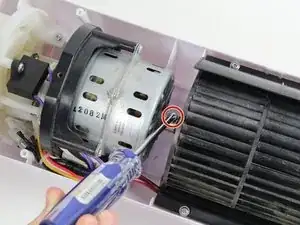

Удалите винт Phillips #02 длиной 1/4" между лопастью и мотором, расположенный внизу вентилятора.
Возможно, придётся повернуть лопасть вентилятора, чтобы найти винт.

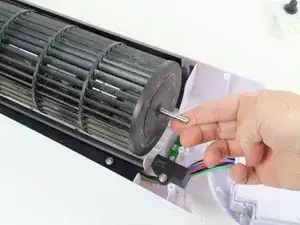

При сборке убедитесь, что надрезанная часть вала мотора (синий квадрат) совмещена с отверстием под винт в лопасти вентилятора.
Шаг 8

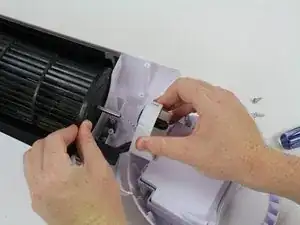

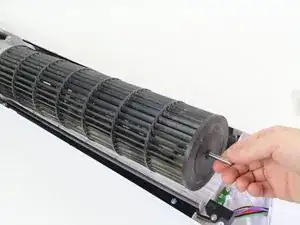

Вернитесь к верхней части лопасти вентилятора. Поднимите лопасть под небольшим углом и аккуратно потяните её на себя.
Если лопасть кажется застрявшей, покрутите её туда-сюда, пока тянете на себя.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
