Замена передней панели Honeywell HY-254-TGT
Следуйте этому руководству, чтобы снять или отремонтировать любые детали, связанные с передней панелью.
Шаг 1
Снимите два барашковых винта 3/4" в нижней части вентилятора, вращая их против часовой стрелки.
Шаг 2
Поверните основание вентилятора против часовой стрелки, пока штифты не совпадут, как показано.
Потяните основание прямо на себя, чтобы снять его, пропуская провода через основание.
Шаг 3
Удалите все отмеченные винты Phillips #02 длиной 1/2" на задней стороне вентилятора.
Удалите два отмеченных винта Phillips #02 длиной 3/4" в середине.
Шаг 4

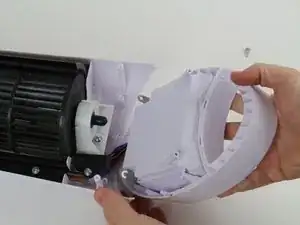

Используйте пластиковый инструмент для вскрытия или отвёртку, чтобы поддеть заднюю часть вентилятора, начиная сверху вниз.
Обратите внимание на два зажима внутри вентилятора, в нижней трети. Если задняя крышка кажется застрявшей в некоторых местах, сожмите внутренние кромки переднего корпуса вокруг проблемной области.
Шаг 5

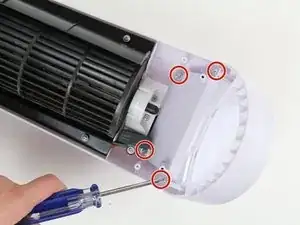

Удалите четыре винта Phillips #02 длиной 1/2", указанные красным кругом.
Наклоните переднюю панель вперёд и установите её на поверхность.
Передняя панель не отсоединяется полностью и не подлежит снятию. Не пытайтесь вырвать её силой, это может повредить электронику.
Шаг 6

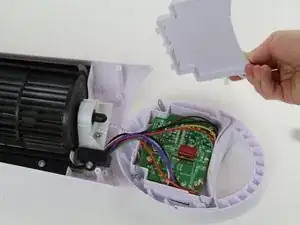

Осторожно поднимите и снимите крышку, закрывающую блок электроники.
Шаг 7

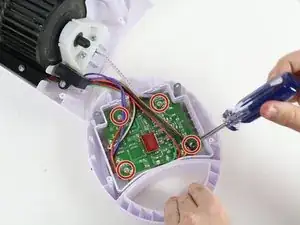

Удалите четыре винта Phillips #01 длиной 1/2" на печатной плате.

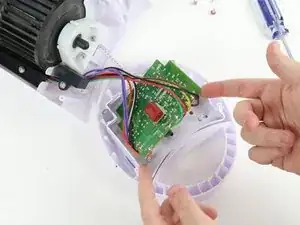

Осторожно оттяните печатную плату от остальной сборки передней панели.
Шаг 8

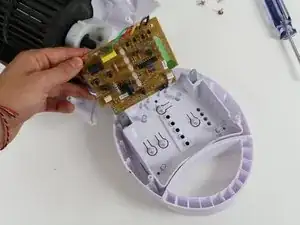

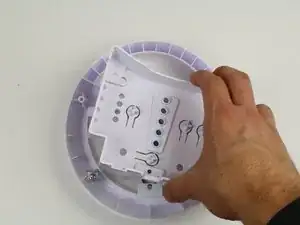

Выньте внутреннюю часть передней панели, чтобы получить доступ к кнопкам.
Шаг 9

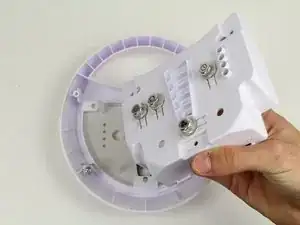

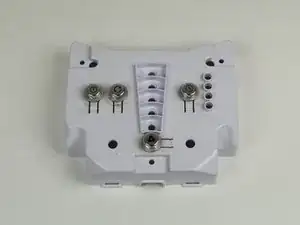

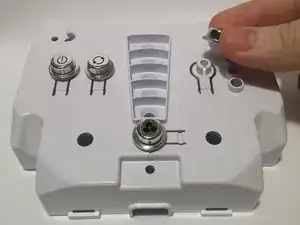

При необходимости снимите кнопки, схватив их двумя пальцами и потянув вверх и от панели.
При повторной сборке убедитесь, что кнопки установлены в правильные места.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
