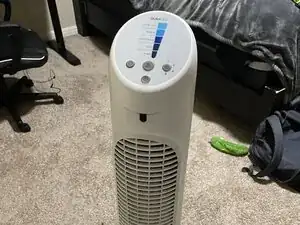

Глубокая чистка напольного вентилятора Honeywell HYF260
Со временем в напольных вентиляторах скапливаются шерсть животных, пыль и другие загрязнения в результате нормальной эксплуатации. Такое скопление может происходить очень быстро, особенно если у Вас есть питомцы. Это может вызвать множество проблем, таких как ограничение воздушного потока, неэффективная работа вентилятора и посторонние шумы при использовании. В этом руководстве описан процесс разборки и очистки напольного вентилятора Honeywell HYF260. Специальные навыки или инструменты не требуются, но при снятии деталей и очистке внутренних компонентов соблюдайте осторожность. Удачной разборки и чистки!
Шаг 1

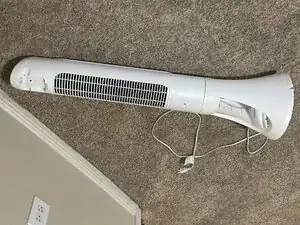

Для начала положите вентилятор на бок на рабочую поверхность.
Шаг 2
Поверните красный фиксатор внизу против часовой стрелки.

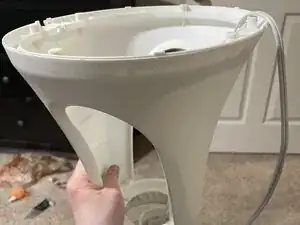

Снимите основание. Оно должно сниматься легко.
Шаг 3
Будут видны две винта.

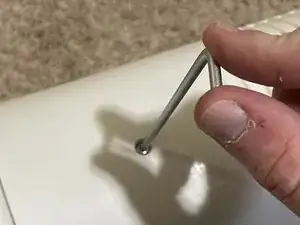

Отверните оба винта отверткой TORX T15.

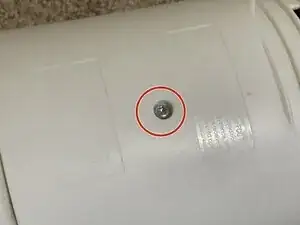

Проделайте то же самое с третьим винтом, расположенным в средней задней части корпуса.
Красные окружности далее будут указывать на винты TORX!
Шаг 4

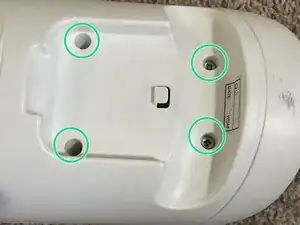

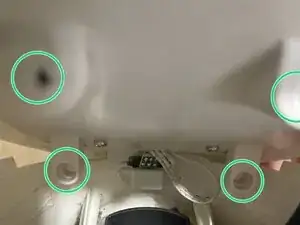

На верхней части задней панели находятся четыре дополнительных винта.
Отверните их крестовой отверткой Phillips #1.
Зелёные окружности далее будут указывать на винты Phillips!
Шаг 5
После снятия винтов поднимите верхнюю часть, чтобы обнаружить дополнительные винты.
Уберите отмеченные винты крестовой отверткой Phillips #1, чтобы верхняя часть снялась легче.
Игнорируйте четыре маленьких винта на верхней части! Их снимать не обязательно для чистки — там находится панель управления.
Шаг 6

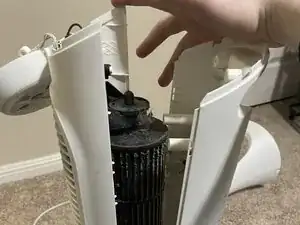

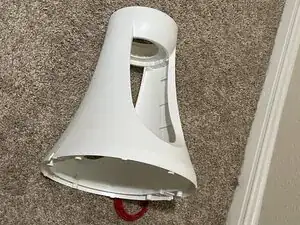

Осторожно разъедините две половины корпуса.
Возможен повреждение устройства. Будьте крайне осторожны, чтобы не сломать пластиковые части!
Шаг 7

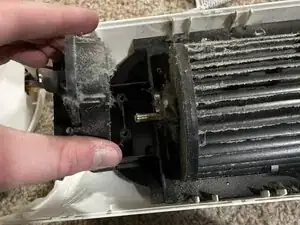

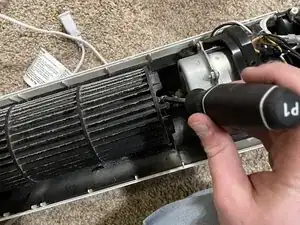

Отверните отмеченные внутренние механизмы крестовой отверткой Phillips #1.
Рекомендую раскладывать винты по местам и частям — это значительно упростит сборку вентилятора обратно!
Шаг 8
Снимите цилиндр лопастей и его разъём.

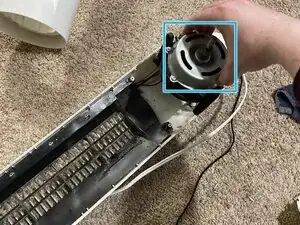

Затем снимите барабан, который обведён синим квадратом. После этого останется моторный диск.
При сборке после чистки рекомендуется смазать барабан, чтобы предотвратить дребезжание!
Шаг 9

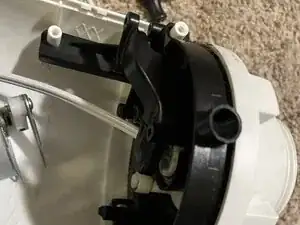

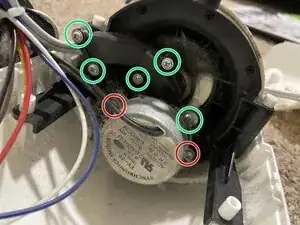

Отверните моторный диск и его крепления, отложите их для бережной очистки.
Удаляйте винты отверткой TORX T15.
Удаляйте винты крестовой отверткой Phillips #1.

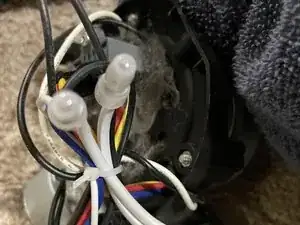

При снятии всего следите за расположением проводов вдоль боковины корпуса!
Шаг 10
Очистите разобранные компоненты удобным для Вас способом.

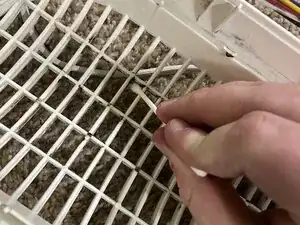

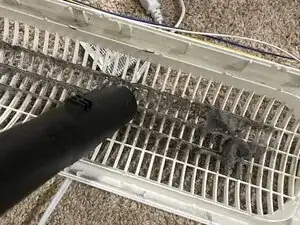

На фото показана очистка половины корпуса как пример. Я использовал насадку пылесоса, влажную тряпку, затем сухую, и ватные палочки для труднодоступных мест.
Возможен повреждение устройства. Чтобы не повредить такие механизмы, как моторный диск и барабан, обращайтесь с ними очень осторожно! Пылесосом следует очищать только корпус.
Шаг 11

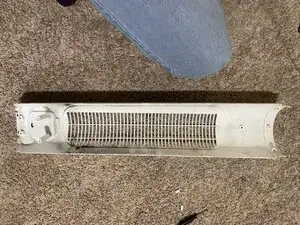

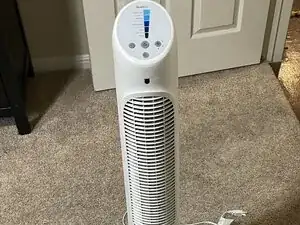

Когда все части будут очищены от грязи, соберите вентилятор в обратном порядке. В результате у Вас будет чистый и лучше функционирующий вентилятор.
Если слышится дребезжание, возможно, придётся разобрать вентилятор снова и убедиться, что винты затянуты, механизмы правильно установлены и барабан должным образом смазан.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
