Замена мотора Oral-B Black 7000

С помощью зарядной станции снимите небольшую пластиковую заглушку с конца зубной щётки, вставив зарядную станцию в отверстие на конце и повернув против часовой стрелки на 90 градусов.

Снимите торцевую крышку с нижней части зубной щётки, поддев её лопаткой.

Снимите верхнюю крышку, используя лопатку, чтобы поддеть пластиковое кольцо и снять его с корпуса щётки.

Используйте лопатку, чтобы ослабить две пластиковые защёлки рядом с индукционной катушкой, которые закрепляют внутреннюю сборку в корпусе.

Нажмите на вращающуюся головку, чтобы выскочила сборка из чёрного пластикового корпуса.

Вы также можете использовать лопатку для выпрaвления сборки, но это может повредить медный провод, соединённый с индукционной катушкой, поэтому будьте осторожны.

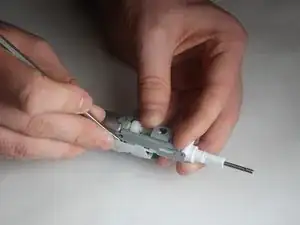

Размотайте концы проводов с белых пластиковых штырей с помощью пинцета.

Каждый конец провода обмотан вокруг штыря 3–4 раза.

Расплавьте припой на двух контактных площадках по обе стороны от верхней части платы. Для этого понадобится паяльник с высокой температурой. Удалите провод с контактных площадок пинцетом, когда припой расплавится.

Снимите индукционную катушку, вытащив пластиковые защёлки из их фиксаторов.

При необходимости для снятия пластиковых защёлок из фиксаторов можно использовать лопатку.

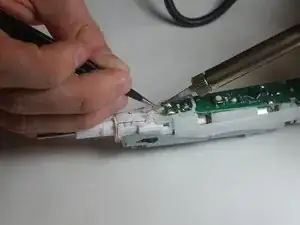

Выпаяйте красные провода светодиода с контактных площадок рядом с вращающейся головкой устройства.

Эти провода довольно хрупкие, поэтому убедитесь, что припой полностью расплавлен, прежде чем пытаться вытащить провод.

С помощью пинцета удалите пластиковый корпус и светодиод из устройства.

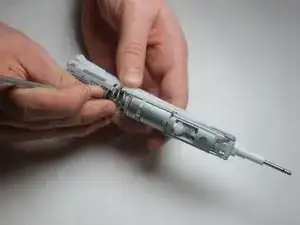

Снимите пружину с корпуса, используя нейлоновую лопатку.

Используйте нейлоновую лопатку, а не металлическую, чтобы снизить риск прокола аккумулятора.

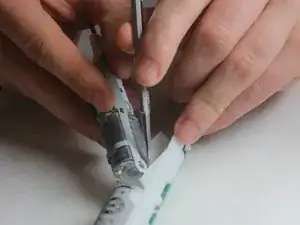

Извлеките корпус мотора из пластикового корпуса. Это можно сделать, поддев корпус мотора нейлоновой лопаткой и выпрaвив его из опорных элементов.

Физические элементы, удерживающие мотор, — пластиковые выступы, встроенные в пластиковый корпус. Любые манипуляции с корпусом при извлечении мотора должны выполняться разумно, чтобы корпус можно было использовать повторно.

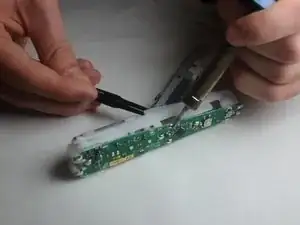

Выпаяйте клеммы мотора с платы и удалите сборку мотора.
