Адаптация мобильности Yoto поколения 3
Это руководство для установки большой кнопки на Yoto G3. Техника подходит также для Yoto G2. Чтобы открыть Yoto G2 (который значительно отличается), пожалуйста, следуйте официальному руководству по замене SD.
Вам понадобятся эти 3D напечатанные объекты https://www.printables.com/model/1078189...
Шаг 1

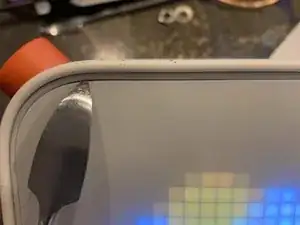

Для поколения 3 - аккуратно удалите экран с помощью металлического лотка от ifixit. Проведите им по внутреннему пластику. Также выключите ваш Yoto, если не хотите ослепнуть
Для поколения 2 - следуйте руководству по SD, предоставленному в сети Yoto. Вернитесь к шагу после удаления вращающегося энкодера.
Шаг 2

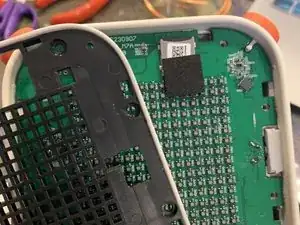

Оставьте ваш Yoto выключенным. Там около 200 винтов. Открутите их. Затем извлеките с помощью привычного металлического лотка. Аккуратно подденьте зеленую материнскую плату.
Шаг 3

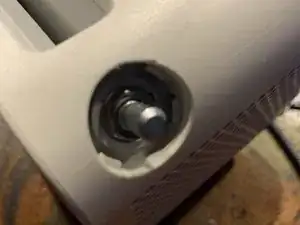

Снимите кнопку, аккуратно вставив лоток и покачивая оранжевый пластик. Затем используйте клещи, чтобы открутить шестигранную гайку.
Шаг 4

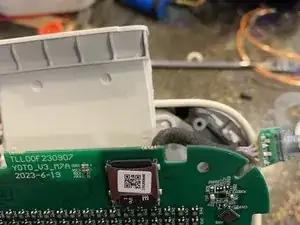

Открутите держатель NFC-карты. Используйте лоток, чтобы убедиться, что в гнезде женского разъема на материнской плате для NFC и правой кнопки нет клея.
Шаг 5

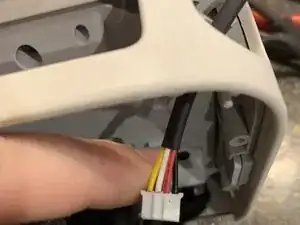

Пропустите кабель с термоусадкой через отверстие, подключите его к материнской плате. Вставьте NFC обратно и соберите Yoto. Это то же самое для поколения 2.

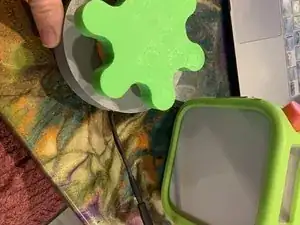

Теперь самое время вернуть куртку на место.
Шаг 6
Подключите к женскому разъему кабеля и вставьте вращающийся энкодер в напечатанную деталь. Это плотная посадка, поэтому действуйте медленно и надежно закрепите.
Шаг 7
Подключите провода. Желтый к желтому, красный к красному, черный к черному и белый к белому. Оберните термоусадочной трубкой. Вы можете паять или просто скрутить.
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
