Замена аккумулятора Oral-B Vitality

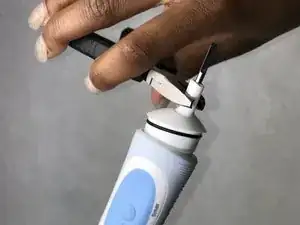

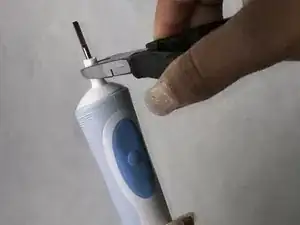

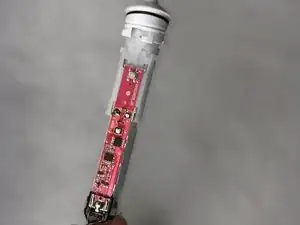

Снимите головку и используйте плоскогубцы, чтобы снять белую крышку. Извлеките плату.

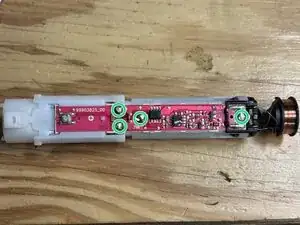

Проверьте четыре площадки с зелеными кругами (Изображение #1), они должны быть полностью покрыты припой.

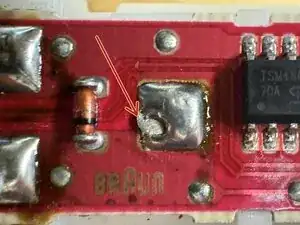

Изображение #2 показывает центральную площадку с недостатком припоя и плохим соединением.

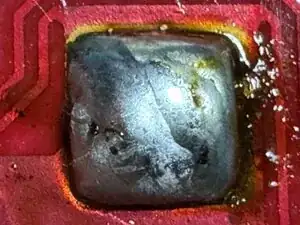

Изображение #3 показывает восстановленную площадку. Проверьте работу аккумулятора и мотора щётки без головки щётки. Если щётка теперь работает, возможно, нет необходимости менять аккумулятор — если напряжение аккумулятора находится в пределах 1,2–1,5 вольт и мотор срабатывает при нажатии кнопок, на этом можно остановиться и собрать щётку обратно.

Если напряжение аккумулятора ниже 1,2 вольт, рассмотрите возможность тестирования работы мотора и нажатий кнопок с помощью двух тестов: используя батарейку типа AA и пару проводов, прикоснитесь одним концом проводов к выводам батарейки, а другими концами проводов: A) к левой плате (для проверки выводов мотора) и затем B) к правой плате (для проверки выводов аккумулятора, центральный контакт положительный).

Если мотор не запускается после устранения неполадок на Шаге 2, продолжайте к Шагу 3.

Уберите припой в этих четырех (4) местах.

Два (2) соединения мотора

Положительный (+) вывод аккумулятора

Отрицательный (-) вывод аккумулятора

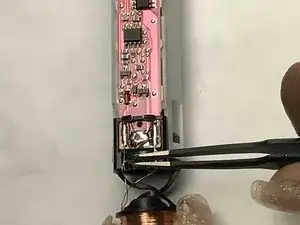

Уберите припой с нижнего выводного клеммы аккумулятора. Отогните обратно вывод клеммы, чтобы очистить плату.

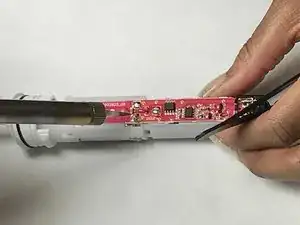

Уберите припой с трех (3) верхних выводов с платы.

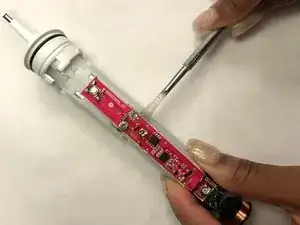

Используйте пластиковые инструменты для аккуратного снятия платы. (Металлические инструменты используйте в качестве крайней меры)

Есть белая вкладка, проходящая через плату, будьте осторожны при снятии платы.

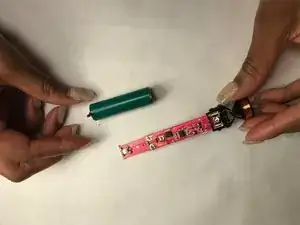

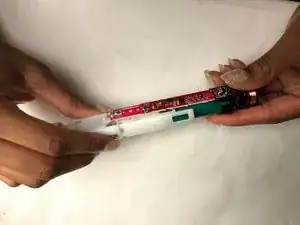

Вытащите плату и сборку аккумулятора. Затем приступите к удалению аккумулятора с платы.

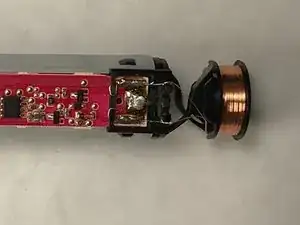

При повторной установке аккумулятора не забудьте согнуть вниз нижний вывод. А отрицательный (-) вывод ближе к медным проводам.

Убедитесь, что вы зарядили щётку после ремонта. Даже если заменяемый аккумулятор уже полностью заряжен, щётка не включится, если вы не зарядите её.
