Замена индукционной катушки Oral-B Black 7000
Индукционная катушка позволяет устройству получать питание от предоставленной зарядной базы. Она нуждается в замене, если повреждена в результате использования или внешних условий. В этом руководстве описывается, как заменить индукционную катушку. Некоторые этапы этого процесса требуют удаления соединений. Для обзора техник пайки посмотрите это руководство по пайке.
Шаг 1
Используйте зарядную станцию, чтобы удалить маленькую пластиковую заглушку с конца зубной щетки, вставив зарядную станцию в конец насадки и повернув против часовой стрелки на 90 градусов.
Шаг 2

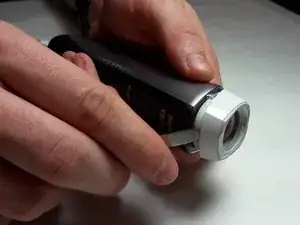

Снимите заглушку с конца зубной щетки, поддев ее лопаткой.
Шаг 3

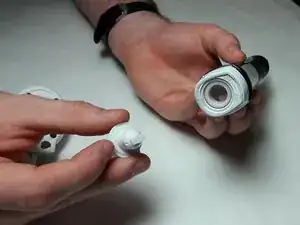

Снимите верхнюю заглушку, используя лопатку, чтобы поддеть пластиковое кольцо с рамы зубной щетки.
Шаг 4

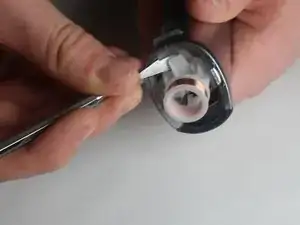

Используйте лопатку, чтобы ослабить два пластиковых выступа рядом с индукционной катушкой, которые крепят внутреннюю сборку к раме.
Нажмите на вращающуюся головку, чтобы вытащить сборку из черного пластикового корпуса.
Вы также можете использовать лопатку, чтобы вытащить сборку, но это может повредить медный провод, соединенный с индукционной катушкой, поэтому будьте осторожны.
Шаг 5

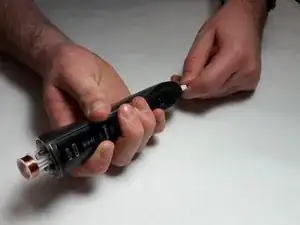

Размотайте концы проводов с белых пластиковых штифтов, используя пинцет.
Каждый конец провода обмотан вокруг штифта 3-4 раза.
Шаг 6

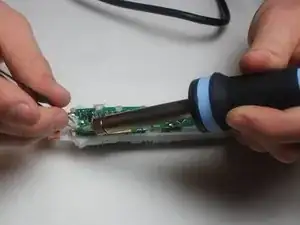

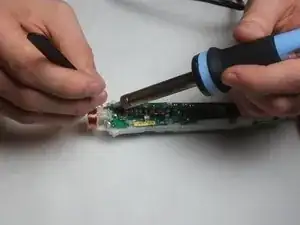

Расплавьте припой на двух площадках с обеих сторон верхней части материнской платы. Для этого потребуется паяльник с высокой температурой. Удалите провод с площадок после того, как припой расплавится, используя пинцет.
Шаг 7

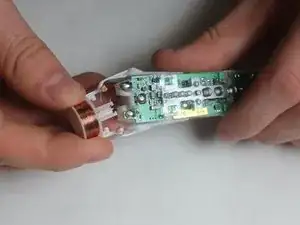

Удалите индукционную катушку, вытянув пластиковые выступы из их удерживающих элементов.
При необходимости можно использовать лопатку для удаления пластиковых выступов из их удерживающих элементов.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
