Замена материнской платы Oral-B Black 7000

Используйте зарядную станцию, чтобы снять небольшую пластиковую заглушку с конца зубной щетки: вставьте зарядную станцию в конец щетки и поверните на 90 градусов против часовой стрелки.

Снимите крышку с нижней части зубной щетки, поддев её лопаткой.

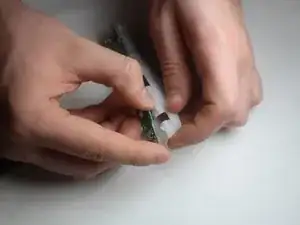

Снимите верхнюю крышку, используя лопатку, чтобы поддеть пластиковое кольцо и отсоединить его от корпуса зубной щетки.

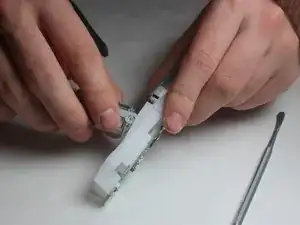

Используйте лопатку, чтобы ослабить два пластиковых фиксатора рядом с катушкой индукции, которые крепят внутренний узел к корпусу.

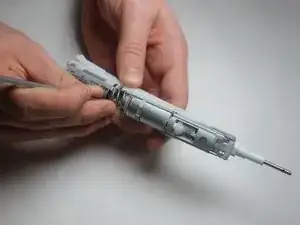

Нажмите на поворачивающуюся головку, чтобы вытолкнуть узел из черного пластикового корпуса.

Можно также использовать лопатку, чтобы поддеть узел, но это может привести к обрыву медного провода, соединённого с катушкой индукции, поэтому действуйте осторожно.

Размотайте концы проводов с белых пластиковых штифтов с помощью пинцета.

Каждый конец провода намотан вокруг штифта 3–4 раза.

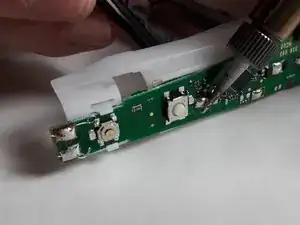

Расплавьте припой на двух контактных площадках по бокам верхней части материнской платы. Для этого потребуется паяльник с высокой температурой. После расплавления припоя снимите провода с контактных площадок при помощи пинцета.

Снимите катушку индукции, вытянув пластиковые фиксаторы из направляющих.

При необходимости можно использовать лопатку, чтобы извлечь пластиковые фиксаторы из направляющих.

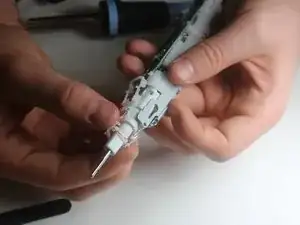

Извлеките пружину из корпуса с помощью нейлоновой лопатки.

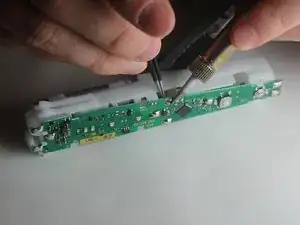

Используйте паяльник, чтобы расплавить припой на контактной площадке в верхней части материнской платы, к которой подсоединён электрод аккумулятора. После отпайки вытяните электрод через пластиковый корпус.

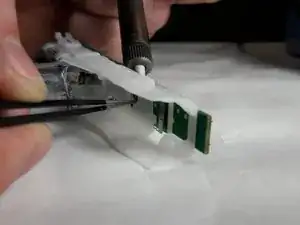

Повторите то же самое с двумя контактными площадками по бокам материнской платы, расположенными прямо над чёрным компонентом в форме ромба. Фольговые электроды можно вытащить сквозь плату с обратной стороны после расплавления припоя.

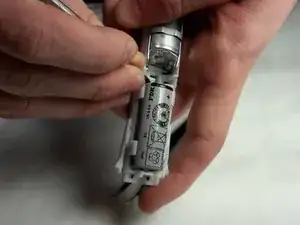

Используйте металлическую лопатку, чтобы вытолкнуть аккумулятор из корпуса. Электроды останутся прикреплёнными к аккумулятору.

Отпаяйте красные провода светодиода от контактных площадок рядом с поворачивающейся головкой устройства.

Эти провода очень хрупкие, поэтому убедитесь, что припой полностью расплавлен, прежде чем вытягивать провод.

Используйте пинцет, чтобы извлечь пластиковый корпус и светодиод из устройства.

Извлеките пружину из корпуса с помощью нейлоновой лопатки.

Используйте нейлоновую лопатку, а не металлическую, чтобы свести к минимуму риск повреждения аккумулятора.

Извлеките корпус мотора из пластикового корпуса устройства. Это можно сделать, поддев корпус мотора нейлоновой лопаткой и выведя его из направляющих.

Детали, удерживающие мотор, представляют собой пластиковые выступы, интегрированные в корпус. Все манипуляции с корпусом при извлечении мотора должны быть разумными, чтобы корпус можно было использовать повторно.

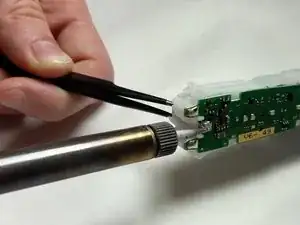

Отпаяйте выводы мотора от материнской платы и извлеките узел мотора.

Снимите линзы индикаторов с материнской платы пальцами или лопаткой.

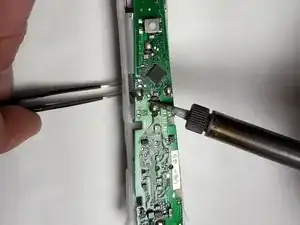

Отпаяйте провод, расположенный прямо под кнопкой питания на материнской плате. Используйте узкогубый пинцет, чтобы вытянуть электрод из платы после полного расплавления припоя.

Выполните ту же операцию с контактной площадкой, расположенной выше чёрного компонента в форме ромба. Удалите электрод с помощью пинцета.

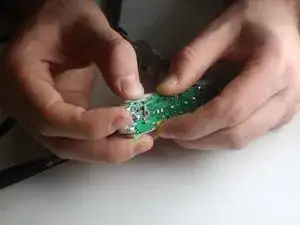

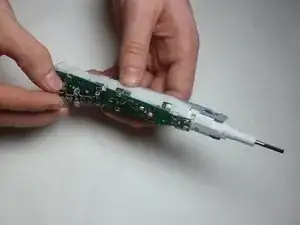

Теперь все соединения между материнской платой и другими компонентами должны быть отпаяны. Снимите материнскую плату, аккуратно подняв её и вынув из пластиковых фиксаторов, которые крепят её к корпусу.
