Замена батареи в Braun Oral-B Sonic Complete 4729
Важно: Это руководство ТОЛЬКО для Braun Oral-B Sonic Complete 4729!!! Не для КАКИХ-либо других зубных щеток Braun или любого другого бренда!!!
Батарея моей зубной щетки вышла из строя, и мне нужно ее заменить, так как жалко выбрасывать электронное устройство только потому, что батарея испорчена. Я уже открыл его, чтобы посмотреть, какая батарея используется.
Теперь я заказал несколько запасных никель-кадмиевых батарей и жду их прибытия. Вероятно, также можно использовать никель-металлгидридные батареи, по крайней мере, у них одинаковое напряжение, но могут возникнуть проблемы с зарядным устройством, так как никель-металлгидридные батареи могут взорваться при перезарядке.
ЗАМЕТКА: Внутри зубной щетки находятся очень тонкие провода, и вы можете повредить устройство во время «ремонта». Но кому интересно, если производитель говорит, что ваш единственный вариант с испорченной батареей — это сдать устройство в пункт утилизации.

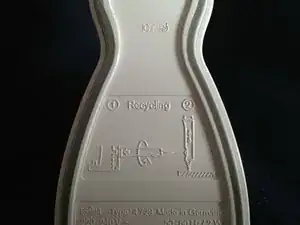

ЗАМЕТКА: Проверьте местное законодательство по утилизации токсичных отходов (никель-кадмиевые батареи)
Шаг 1

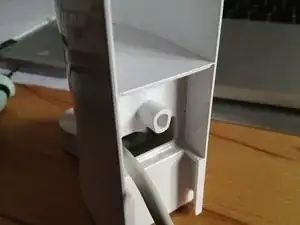

Прижмите дно зубной щетки к ручке на задней стороне зарядного устройства. Поверните против часовой стрелки, и дно должно отщелкнуться. Положите зубную щетку верхней частью вниз на твердый горизонтальный.surface и вытолкните внутреннюю часть.

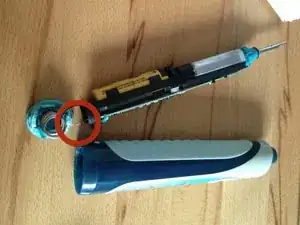

Будьте осторожны с тонкими проводами, соединяющими нижнюю крышку с платой.
Шаг 2

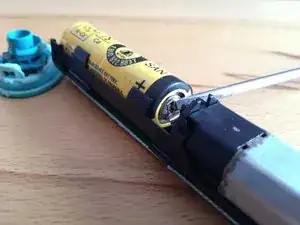

Удалите старый аккумуляторный блок.

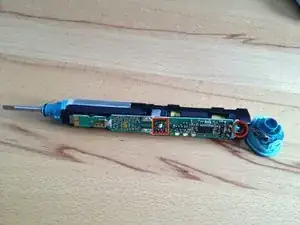

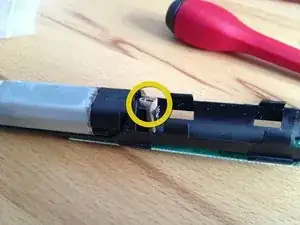

Батареи припаиваются к плате. Вы можете использовать паяльник, если хотите, но я думаю, что это не обязательно. Вероятно, минус будет довольно сложно отпаять, так как он находится под другими элементами (рис. 3; круг обозначает минус, а квадрат — плюс).
Если вы не используете паяльник, вам нужно будет снять изоляцию с проводов старых батарей, чтобы удалить их, так как они являются вашими соединителями для новых батарей. Пружина в нижней крышке обеспечивает достаточное натяжение, чтобы держать батарею на месте и подключенной без пайки.
Шаг 3
Установите новый аккумуляторный блок.
Если вы отпаивали старую батарею от платы, вам нужно припаять защитные провода нового аккумуляторного блока к плате.

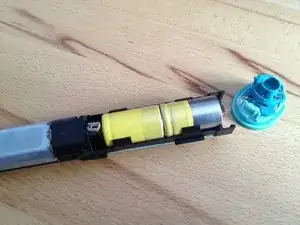

Иначе просто вставьте новый аккумуляторный блок и соберите зубную щетку обратно. Я использовал кусочек картона, чтобы убедиться, что плюс надежно подключен (рис. 1).
Перевод руководства с ifixit.com
