Замена аккумулятора Braun Oral-B Sonic Complete 4729

Возьмите устройство и поместите его на зарядное устройство.

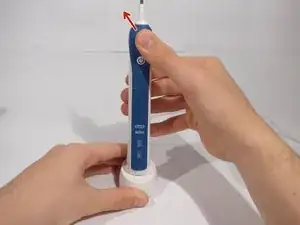

Плотно удерживая зарядное устройство, потяните верхнюю часть зубной щётки назад.

Непосредственно над крышкой находится индукционная катушка, поэтому не тяните слишком сильно — она может повредиться!

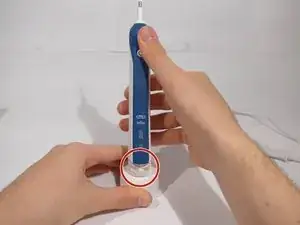

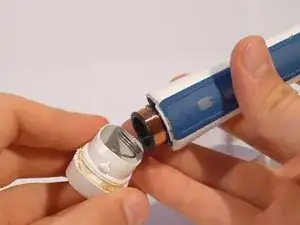

Когда нижняя крышка откроется, прекратите тянуть и снимите её вручную.

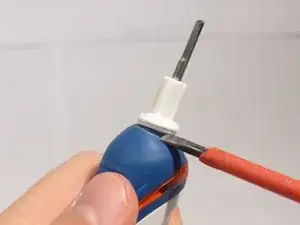

Возьмите отвёртку (или пластиковый демонтажный инструмент) и подденьте под кольцо в верхней части резиновой зоны.

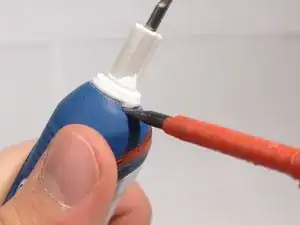

Слегка поверните его, чтобы кольцо освободилось.

Осторожно — не повредите резину под кольцом, она обеспечивает герметичность и предотвращает попадание воды внутрь!

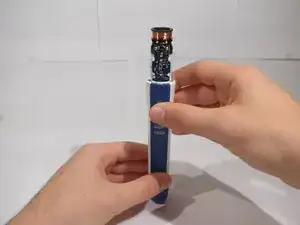

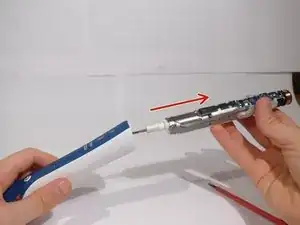

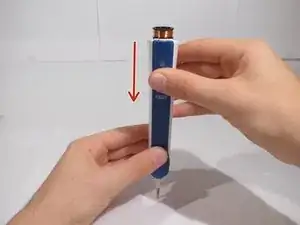

Прижмите переднюю часть устройства к столу и вытяните внутренности наружу.

Сначала снимите металлическую пластину кнопки запуска/остановки.

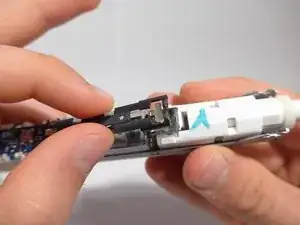

Затем слегка потяните вверх центр чёрного металлического соединения датчика давления, пока защёлка, удерживающая его на датчике, не освободится.

Теперь его нужно выпаять с платы управления.

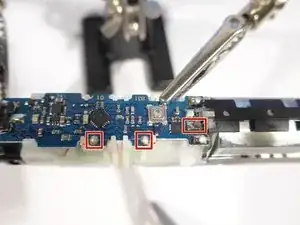

Выпаяйте соединение датчика и оба контакта красного светодиода в верхней части.

Белые пластиковые штыри по обе стороны от контактов светодиода легко могут расплавиться!

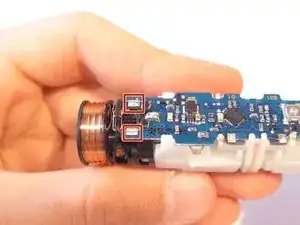

Затем выпаяйте контакты индукционной катушки зарядки.

Осторожно — не касайтесь соседних электронных компонентов, их можно повредить!

Держите время пайки минимальным: удаляйте паяльник сразу после того, как припой расплавится, чтобы избежать перегрева!

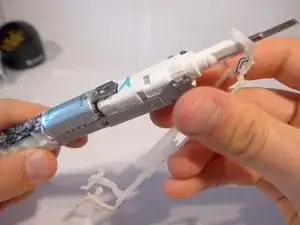

Сначала снимите белую пластиковую опору для красного светодиода.

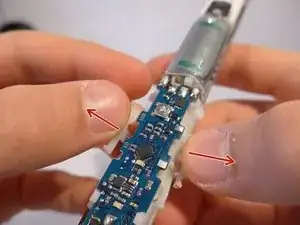

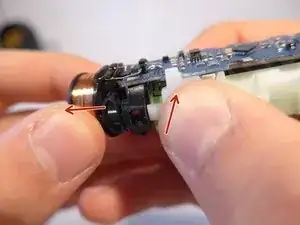

Затем сожмите пластиковый корпус аккумулятора и снимите катушку.

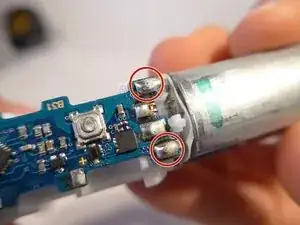

Выпаяйте теперь контакты мотора, чтобы снять корпус аккумулятора.
