Замена экрана VTech InnoTab 2s

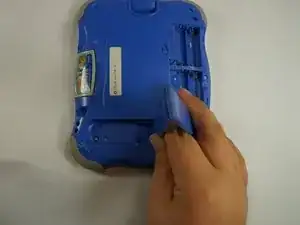

Поверните устройство так, чтобы задняя панель была обращена к Вам.

Поднимите ножку полностью вверх и проверните нижнюю часть, чтобы снять её.

Когда нижняя часть выйдет, вся ножка должна легко отстать.

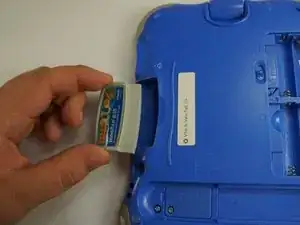

Извлеките любую игровую картридж из устройства.

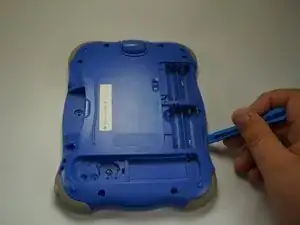

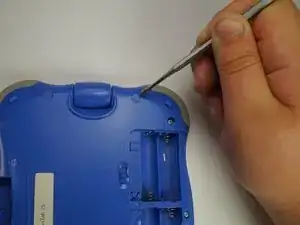

Снимите все пластиковые заглушки на корпусе. Они закрывают винты, которые необходимо выкрутить.

Эти заглушки изготовлены из твёрдого пластика, поэтому их может быть сложно снять.

В крышке для картриджа есть специальная заглушка из резины, постарайтесь не сломать её.

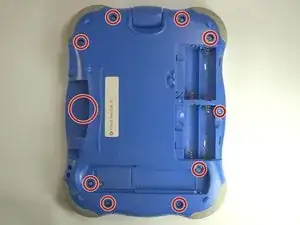

Снимите все девять винтов с задней панели устройства с помощью биты J0.

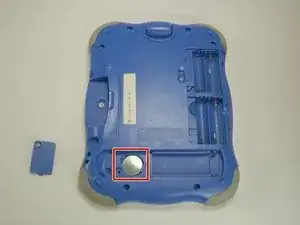

Извлеките маленькую батарейку.

С помощью пластикового монтажного инструмента отделите заднюю крышку от передней части.

Не применяйте чрезмерную силу. Проверьте, что Вы выкрутили все винты, если панель не снимается легко.

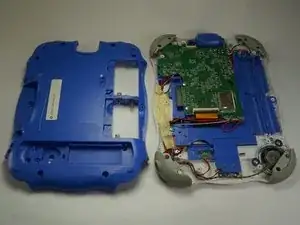

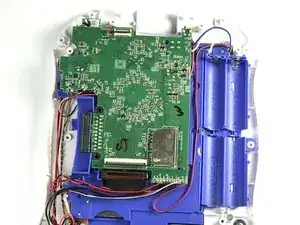

После снятия задней крышки у Вас будет доступ к плате.

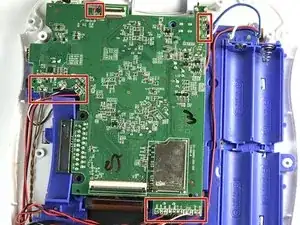

Сначала выкрутите три крестообразных винта с помощью биты J0.

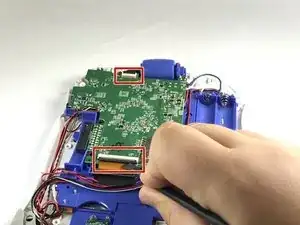

Сначала отсоедините ленточные кабели. Два из них отмечены красными квадратами.

Не прикладывайте слишком большое усилие и убедитесь, что чёрные пластиковые фиксаторы полностью открыты перед вытягиванием кабеля.

Снимите камеру с узла и положите её в безопасное место, чтобы она не была повреждена.

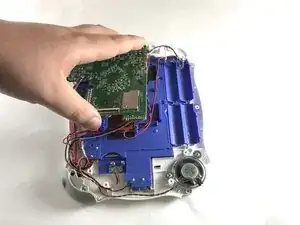

Снимите плату с основного узла.

Будьте осторожны, не тяните слишком сильно, чтобы не повредить кабели.

Отпаивайте указанные точки, чтобы полностью отсоединить кабели и освободить плату.

Руководство по пайке, предлагаемое IFIXIT, можно найти здесь Soldering Skills.

После снятия задней панели и винтов все винты удалены, чтобы отделить плату и провода от передней панели.

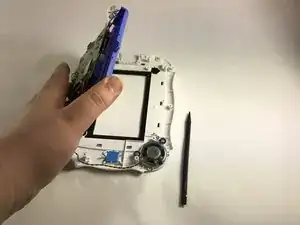

Снимите переднюю панель с устройства, чтобы получить доступ к экрану.

С помощью теплового фена нагрейте клей, который удерживает экран в корпусе устройства.

Во время нагрева аккуратно оттяните экран от устройства, оголив ленточный провод на задней стороне экрана, отключите его.
