Замена светодиодов обучающего ноутбука VTech Baby

Проблемы с некоторыми индикаторами на вашем устройстве? Замените светодиоды, чтобы устранить проблему.

Шаг 1

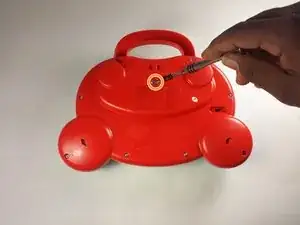

Чтобы снять крышку батареи, ослабьте винт, показанный на изображении, с помощью отвертки Phillips #2.

Для ослабления винта также можно использовать монету.

Снимите крышку батареи.

Извлеките батареи.

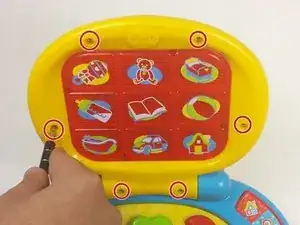

С помощью отвертки Phillips #0 открутите шесть винтов длиной 7.3 мм, которые держат экран.

С закрытой крышкой расположите устройство так, чтобы ручка была направлена к вам.

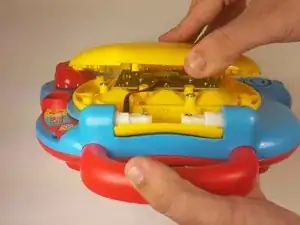

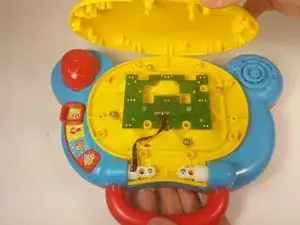

Слегка приподнимите крышку от петли с помощью пальцев.

Попытка снять крышку, когда крышка все еще открыта, может повредить устройство.

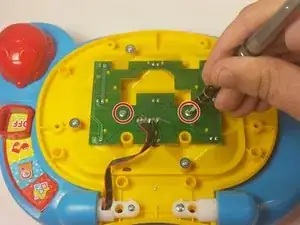

Удалите два винта длиной 6.0 мм из светодиодного массива, используя отвертку Phillips #0.

Поднимите массив за отверстие в центре платы.

Удалите неисправные светодиоды, отпаивая каждый из платы. При необходимости вы можете обратиться к этому руководству по пайке.

Движение массива будет ограничено, так как он все еще прикреплен к основной плате устройства.

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
