Замена батареи Vtech Kidizoom Smart Watch DX

Убедитесь, что главный выключатель установлен в положение «ВЫКЛ.» перед разборкой, чтобы избежать электрического удара.

Переверните часы так, чтобы задняя крышка была сверху.

Удалите четыре винта 6,0 мм на задней крышке с помощью крестовой отвертки Phillips #00.

Осторожно потяните заднюю крышку от корпуса часов.

Подденьте главный выключатель с платы.

Провода динамика хрупкие. Они могут порваться при чрезмерном усилии при снятии платы.

Снятие платы требует пайки.

Осторожно надавите на дисплей спереди, вблизи камеры. Плата и дисплей выскочат через заднюю часть.

Аккуратно поднимите плату из корпуса, не повреждая и не отсоединяя провода динамика в нижней части платы.

Отметьте, какой провод к какому контакту подключён, прежде чем продолжать. На плате нет меток, указывающих, куда относится каждый провод.

Отпаять чёрный провод динамика от платы.

Отпаять красный провод динамика, как в предыдущем шаге.

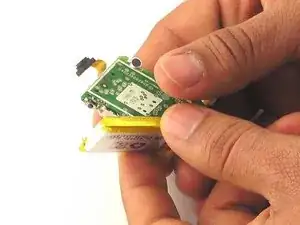

Дождитесь, пока припой остынет и затвердеет, затем выньте плату из корпуса.

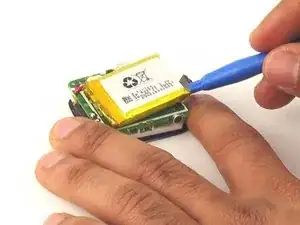

Используя пластиковый монтажный инструмент, аккуратно подденьте края батареи, оторвав её от платы.

Между батареей и платой есть тонкий слой клея. Он останется липким после поддевания.

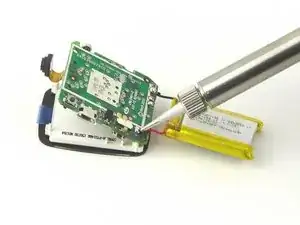

Отпаять красный провод батареи от платы.

Повторите процесс отвода припоя для чёрного (земля) провода.

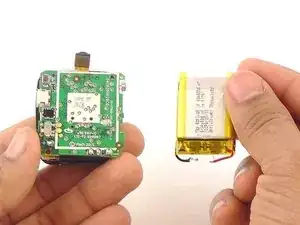

Вытяните батарею и дождитесь остывания припоя перед дальнейшей обработкой.
