Замена кнопок Vtech Kidizoom Smart Watch DX

Перед разборкой убедитесь, что главный переключатель находится в положении «ВЫКЛ.», чтобы избежать удара током.

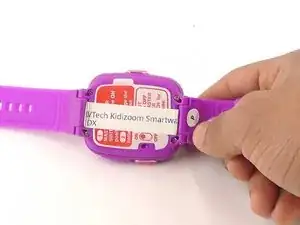

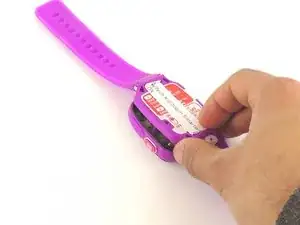

Переверните часы так, чтобы крышка была сверху.

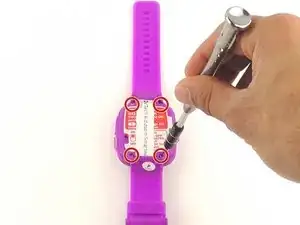

Удалите четыре винта 6,0 мм на задней панели крестовой отверткой Phillips #00.

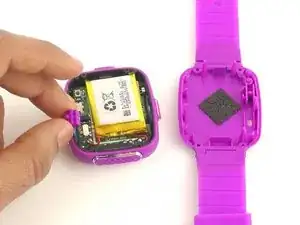

Аккуратно оттяните заднюю панель от корпуса часов.

Поднимите главный переключатель с платы.

Провода динамика хрупкие. Они могут оборваться при чрезмерном усилии при снятии платы.

Снятие платы требует пайки.

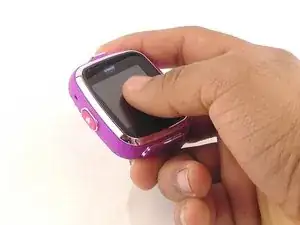

Аккуратно надавите на дисплей спереди, рядом с камерой. Плата и дисплей выскочат через заднюю часть.

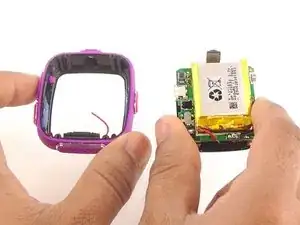

Осторожно выньте плату из корпуса, не повреждая и не отсоединяя провода динамика в нижней части платы.

Отметьте, какой провод к какому контакту подключён, прежде чем продолжить. На плате нет маркировки, указывающей, куда подключён каждый провод.

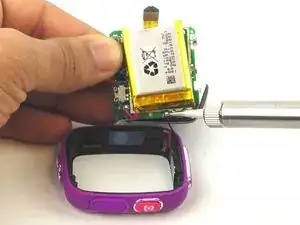

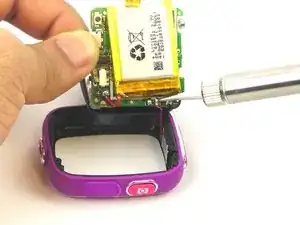

Отпаивайте чёрный провод динамика от платы.

Отпаивайте красный провод динамика, как в предыдущем шаге.

Дайте припою остыть и затвердеть, затем извлеките плату из корпуса.

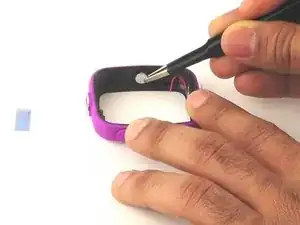

С помощью пинцета снимите синюю резиновую накладку с задней стороны кнопки.

Синяя накладка клейкая, поэтому её можно приклеить обратно на тыльную сторону кнопок после замены.

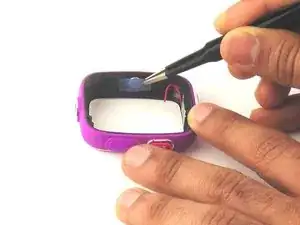

С помощью пинцета отделите задний язычок от передней части кнопки.

Вытолкните другую половину кнопки из корпуса.

Повторите шаги 11 и 12 для всех кнопок.
