Замена динамика VTech InnoTab 2s

Поверните устройство так, чтобы задняя панель была обращена к Вам.

Поднимите ножку полностью и поверните нижнюю часть, чтобы снять её.

Когда нижняя часть выйдет, вся ножка должна легко сниматься.

Извлеките из устройства любую игровую картридж.

Снимите все пластиковые заглушки на устройстве. Они закрывают винты, которые необходимо удалить.

Эти крышки сделаны из твёрдого пластика, поэтому их может быть трудно снять.

В крышке отсека картриджа есть специальная резиновая защёлка, постарайтесь не сломать её.

Уберите все девять винтов с задней части устройства, используя биту J0.

Снимите маленькую батарею.

С помощью пластикового инструмента для открытия отделите заднюю панель от передней части.

Не применяйте чрезмерную силу. Проверьте ещё раз, что вы удалили все винты, если панель не снимается легко.

После снятия задней панели вы получите доступ к плате.

Сначала удалите три винта с крестообразной головкой, используя биту J0.

Сначала отсоедините шлейфы. Два из них выделены красными квадратами.

Не прилагайте чрезмерного усилия и убедитесь, что чёрные пластиковые защёлки полностью открыты перед извлечением кабеля.

Извлеките камеру из узла и положите её в безопасное место, чтобы она не повредилась.

Снимите плату с основного узла.

Будьте осторожны, не тяните слишком сильно, чтобы не повредить кабели.

Отпаивайте показанные контакты, чтобы полностью отсоединить кабели и освободить плату.

Руководство по пайке, предоставленное iFixit, можно найти здесь: Soldering Skills.

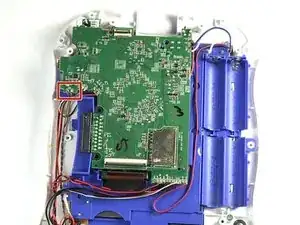

Отпаяйте эти два контакта с печатной платы.

Руководство по пайке, предоставленное iFixit, можно найти здесь: Soldering Skills.

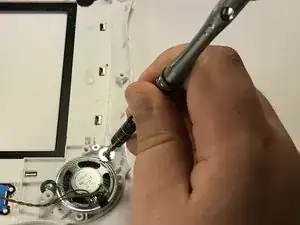

Снимите два винта, фиксирующие динамик.

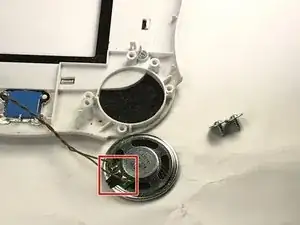

Отпаяйте два провода, подключённые к динамику.

Руководство по пайке, предоставленное iFixit, можно найти здесь: Soldering Skills.
