Замена переключателя режимов обучающего ноутбука VTech Baby

Дом

Данный гид покажет, как заменить неисправный переключатель режимов, если ваш устройство не переключается должным образом между режимами.

Шаг 1

Чтобы снять дверцу батарейного отсека, ослабьте винт, показанный на изображении, с помощью отвертки Phillips #2.

Для ослабления винта также можно использовать монету.

Шаг 2

Снимите дверцу батарейного отсека.

Извлеките батареи.

Шаг 3

Удалите винты задней панели с помощью отвертки Phillips #2.

Два 21.6 мм (длинные)

Один 9.8 мм (короткий)

Пять 13.8 мм (средние)

Шаг 4

Аккуратно поднимите заднюю панель.

Будьте осторожны, чтобы не потянуть за проводные соединения.

Уложите ноутбук открытым на стол.

Шаг 5

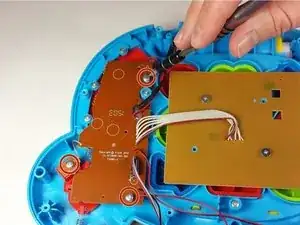

С помощью отвертки Phillips #0 удалите три винта по 7.3 мм.

Шаг 6

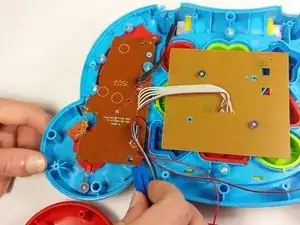

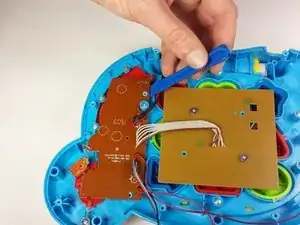

После того как винты удалены с платы, используйте пластиковый инструмент для открытия, чтобы аккуратно приподнять плату и открыть доступ к сборке переключателя режимов под ней.

Легко уложите плату в сторону.

Будьте осторожны, чтобы не повредить провода или саму плату.

Шаг 7

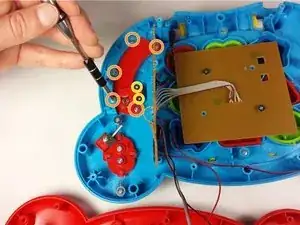

С помощью отвертки Phillips #0 удалите семь винтов, крепящих сборку переключателя режимов к устройству.

Пять 7.3 мм

Два 6.0 мм

Шаг 8

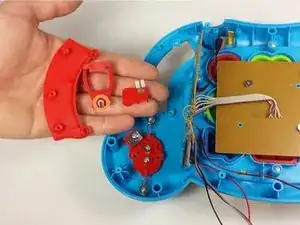

После удаления винтов сборка переключателя режимов может быть легко снята.

Будьте внимательны, чтобы не потерять пружину, указанную на изображении.Перевод руководства с ifixit.com
