Замена зелёной тарелки барабанного набора Vtech Kidibeats
Сломанная или треснувшая тарелка может представлять серьёзную опасность для маленьких детей. Кроме того, повреждённая тарелка может помешать правильной работе набора барабанов. Это руководство предназначено для демонстрации правильной замены зелёной тарелки, чтобы вернуть набор в безопасное и работоспособное состояние.
Шаг 1
Найдите отсек для батареек, расположенный по центру между тремя опорными ножками в нижней части набора барабанов.
Шаг 2
Чтобы открыть отсек для батареек, ослабьте панельный винт 10 мм с помощью плоской отвертки 4.0.
Вы также можете использовать небольшую монету, чтобы ослабить винт.
Шаг 3
С помощью пальцев подденьте и снимите заднюю панель отсека для батареек.
Шаг 4
Снимите каждую батарейку из её гнезда, используя пальцы.
Шаг 5
Отверткой Phillips #2 ослабьте и извлеките шесть винтов длиной 14 мм.
Шаг 6
Руками отделите нижнюю панель от набора барабанов.
При снятии нижней панели будьте осторожны, чтобы не тянуть слишком сильно, чтобы не повредить соединения от материнской платы к динамику и источнику питания.
Шаг 7
Отверткой Phillips #2 ослабьте и извлеките один винт длиной 16 мм.
Шаг 8

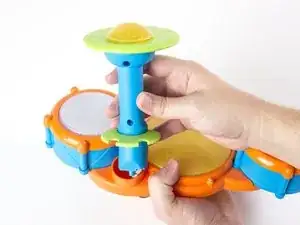

Руками снимите синюю стойку тарелки с оранжевой базы.
Шаг 9

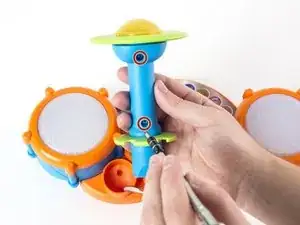

Ослабьте и извлеките два винта длиной 14 мм с помощью отвертки Phillips #2.
Шаг 10

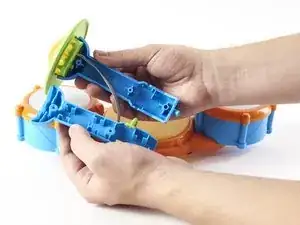

Руками разделите две половины синей стойки тарелки.
Шаг 11

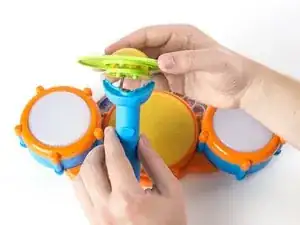

Руками отделите зелёную тарелку от синей основы тарелки.
Шаг 12

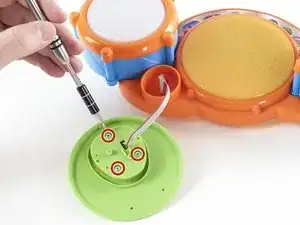

Отверткой Phillips #00 ослабьте и извлеките три винта длиной 12 мм, расположенные на дне зелёной тарелки.
Шаг 13

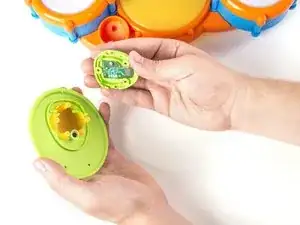

Руками отделите зелёную тарелку от зелёной основы тарелки.
Шаг 14

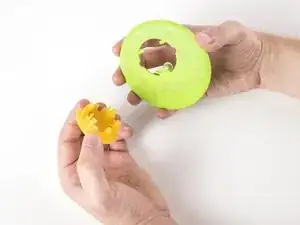

Руками разъедините зелёную тарелку и жёлтый корпус подсветки.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
