Замена белого ударного пластика (барабанной мембраны) набора Vtech Kidibeats
Сломанный или треснувший барабанный пластик может представлять серьёзную опасность для маленьких детей. Кроме того, повреждённый пластик может помешать правильной работе набора барабанов. Это руководство показывает, как корректно заменить(ть) белый(е) барабанный(е) пластик(и), чтобы вернуть набор в безопасное и работоспособное состояние.
Шаг 1

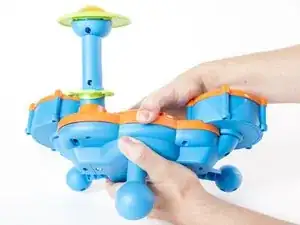

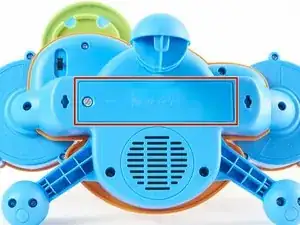

Найдите крышку батарейного отсека, расположенную по центру между тремя опорами-ножками внизу набора барабанов.
Шаг 2

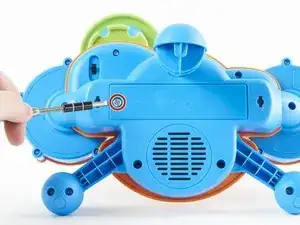

Чтобы снять крышку батарейного отсека, ослабьте винт панели с головкой 10 мм с помощью плоской отвертки 4.0.
Можно также использовать небольшую монету для ослабления винта.
Шаг 3
С помощью пальцев отожмите и снимите заднюю крышку батарейного отсека.
Шаг 4

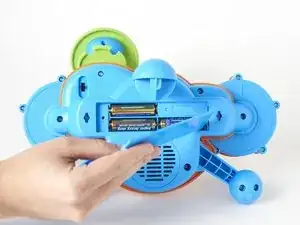

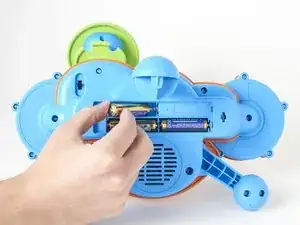

Достаньте каждую батарею из её отсека пальцами.
Шаг 5

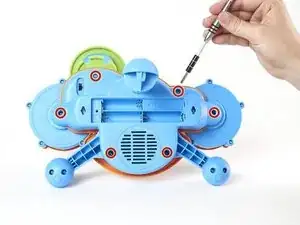

С помощью крестовой отвертки Phillips #2 ослабьте и удалите шесть винтов длиной 14 мм.
Шаг 6

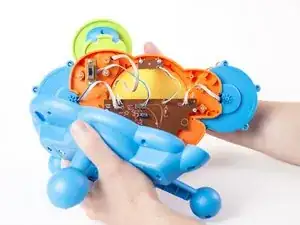

Отсоедините нижнюю панель от корпуса набора барабанов руками.
При снятии нижней панели будьте осторожны и не тяните слишком сильно, чтобы не повредить соединения материнской платы с динамиком и источником питания.
Шаг 7

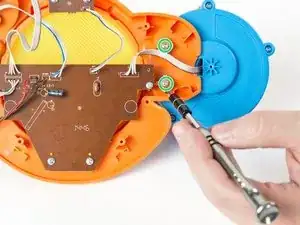

Для замены белого ударного пластика со стороны тарелки используйте крестовую отвертку Phillips #00, чтобы ослабить и удалить два винта длиной 8 мм.
Для замены белого ударного пластика на противоположной от тарелки стороне используйте крестовую отвертку Phillips #00, чтобы ослабить и удалить два винта длиной 8 мм.
Синие барабаны отпадут после ослабления винтов. В этом шаге обязательно поддерживайте синие барабаны, чтобы не повредить точки соединения между компонентами синих барабанов и материнской платой.
Шаг 8

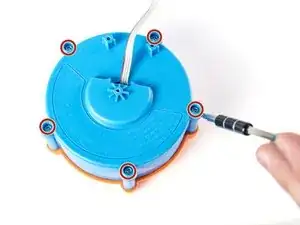

Ослабьте и удалите пять винтов длиной 15 мм с помощью крестовой отвертки Phillips #2.
Шаг 9

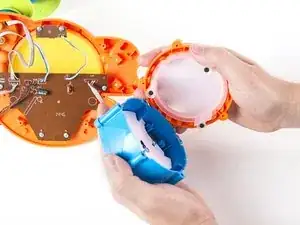

Снимите оранжевый обод и белый ударный пластик с синей основы руками.
Шаг 10

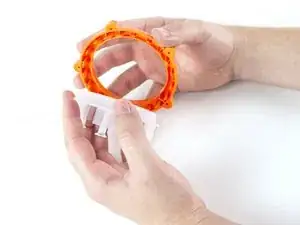

Разделите белый ударный пластик и оранжевый обод руками.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
