Замена датчика Shark Clean Sense HP102PET

Перед началом выключите очиститель воздуха и извлеките вилку из розетки.

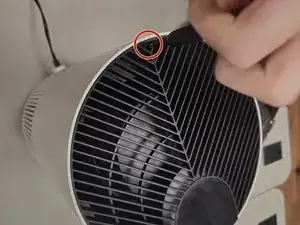

Отвинтите один винт длиной 1,2 см, удерживающий решётку сверху, используя отвертку Torx TR10.

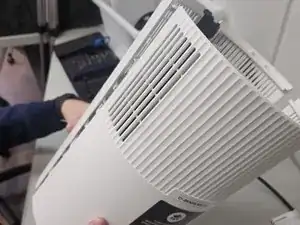

С помощью монтажного инструмента осторожно подденьте по внешним краям, чтобы отсоединить внутренние фиксирующие защёлки.

Эти фиксирующие защёлки могут быть трудноотсоединяемыми, но освобождение двух защёлок с одной стороны должно позволить легко снять решётку.

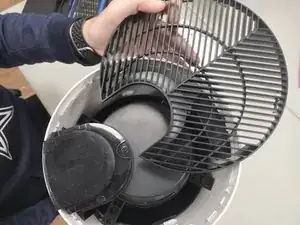

Снимите решётку.

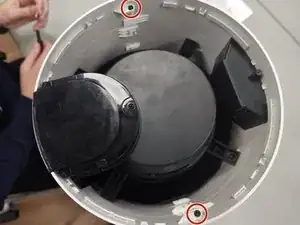

Снимите два винта длиной 1,2 см, используя отвертку Torx TR10.

Практически все винты имеют одинаковую длину (около 1 см). Главное различие — тип насадки, используемой для их снятия.

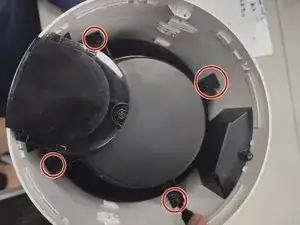

Используйте крестовую отвертку Phillips #1, чтобы вынуть четыре винта длиной 1 см.

Это сделает держатель вентилятора слегка подвижным, но это не создаст проблем до полного открытия корпуса.

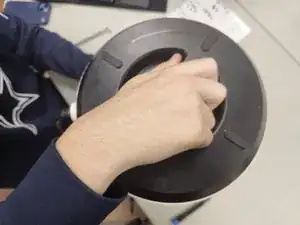

Переверните устройство и открутите нижнюю часть, поворачивая её по часовой стрелке.

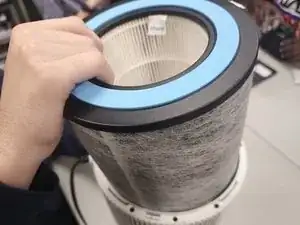

Снимите фильтр.

Снимите пять винтов длиной 1 см крестовой отверткой.

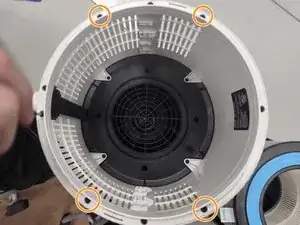

Отвинтите четыре винта длиной 1,2 см отверткой Torx TR10.

Кольцо не будет трудно снять, но будьте осторожны при сборке. Убедитесь, что силовой разъём правильно установлен при возврате кольца на место.

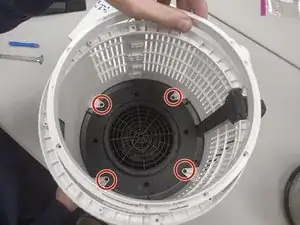

Снимите четыре винта длиной 1 см, фиксирующие корпус вентилятора.

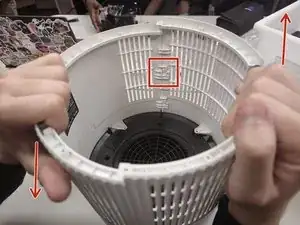

Убедитесь, что вы тянете вверх за ту сторону, которая позволяет это, как показано в красном поле на фото.

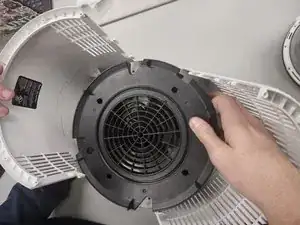

Осторожно двигайте корпуса вверх и вниз или держите один и осторожно тяните вверх за противоположную сторону (влево вниз, вправо вверх для этой фотографии).

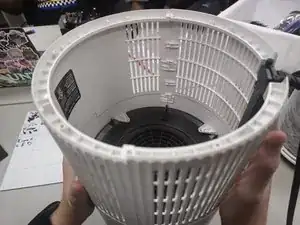

Весь корпус начнёт разделяться, и чёрный диск открепится. Это нормально.

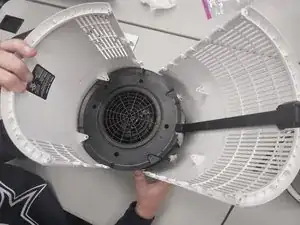

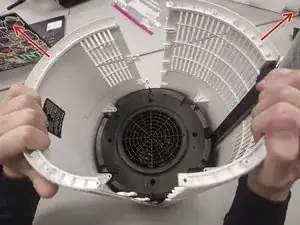

Осторожно откройте корпус наружу, так как внутри находятся хрупкие электронные компоненты.

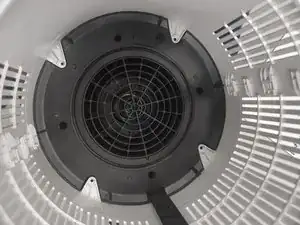

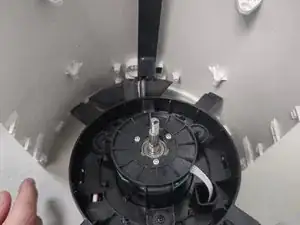

Снимите корпус вентилятора.

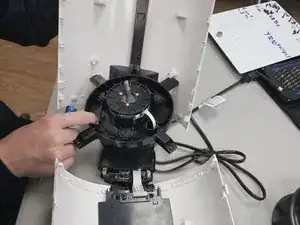

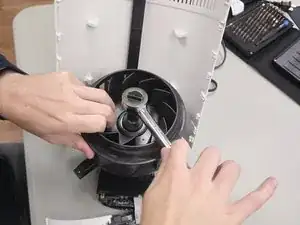

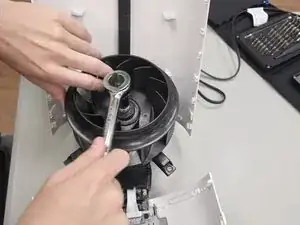

Используя ключ на 1/2 дюйма, открутите болт в центре вентилятора.

Примечание: процесс значительно проще, если одна из половин корпуса уложена на ровную поверхность.

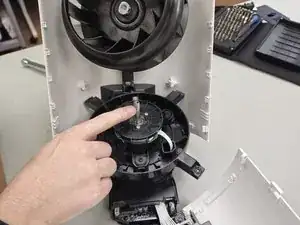

После снятия болта поднимите вентилятор вверх и выньте его.

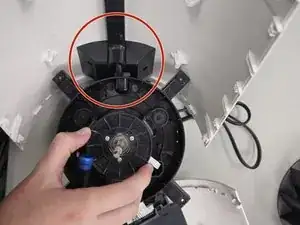

Осторожно вытяните корпус наружу, чтобы получить простой доступ к области, обведённой на третьем изображении.

К этой области можно добраться и с установленным вентилятором, но это значительно проще после его снятия.

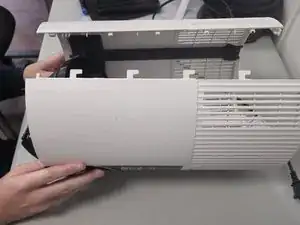

Осторожно закройте оболочку и постепенно наклоните её, чтобы она легла на бок.

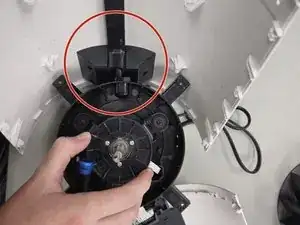

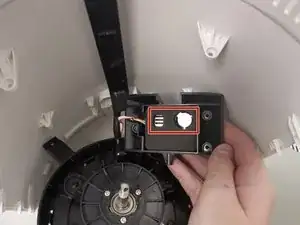

Откройте корпус так, чтобы получить доступ к панели, обведённой красным.

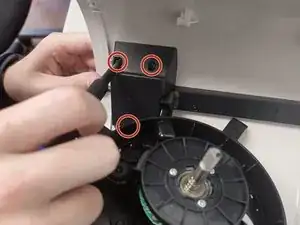

Снимите три винта длиной 1 см крестовой отверткой.

Третий винт на фото скрыт основанием вентилятора.

После ослабления корпуса верните оболочку в вертикальное положение — это облегчит манипуляции для доступа внутрь.

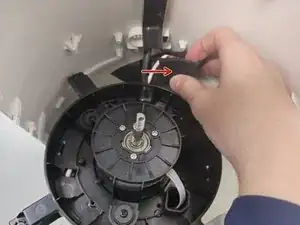

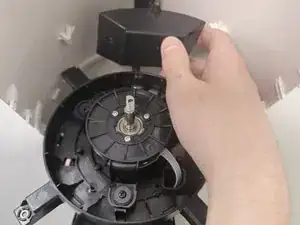

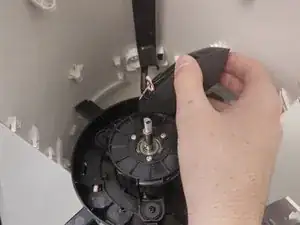

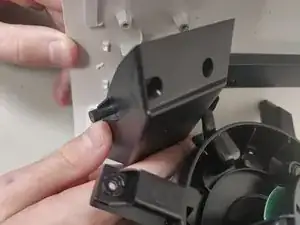

Датчик должен поворачиваться против часовой стрелки, позволяя красно-белому проводу вращаться вместе с ним, чтобы он не отсоединился.

Поверните датчик и убедитесь, что датчики не заблокированы и не запачканы, что могло бы мешать их работе, либо при необходимости замените датчик.
