Как собрать Sigrow Air Pro Plus

Шаг 1

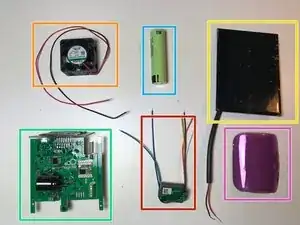

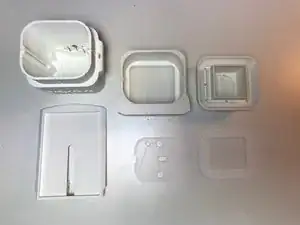

Убедитесь, что у вас есть все необходимые детали для сборки Air Pro.

Шесть пластиковых деталей слева направо, сверху вниз: корпус, крышка, держатель вентилятора, держатель солнечной панели, плата PCB и держатель фильтра.

Вентилятор

Батарея

Солнечная панель

Плата PCB

Датчик CO2

Фильтр

Шаг 2

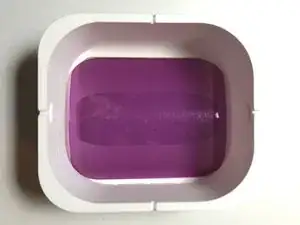

Поместите фильтр розовой стороной вверх в крышку.

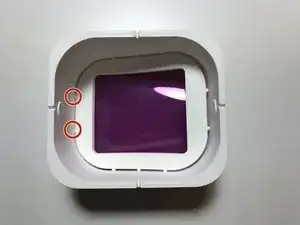

Вставьте держатель фильтра в крышку. Начните с одной из коротких сторон и совместите штифты держателя с отверстиями в крышке.

Теперь вдавите держатель фильтра до упора.

Шаг 3

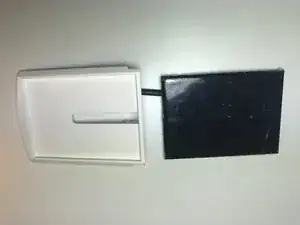

Снимите защитную плёнку с солнечной панели.

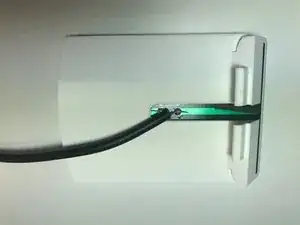

Вдвиньте солнечную панель полностью в держатель солнечной панели.

Шаг 4

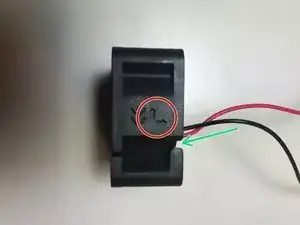

Обратите внимание на направление воздуха на вентиляторе. Стрелка должна быть направлена вверх.

Провода должны находиться в верхней части вентилятора и не проходить через корпус сбоку.

Вставьте вентилятор полностью в держатель вентилятора

Press only on the four corners of the fan. Do not push in the of the fan.

Вентилятор должен плотно сидеть в держателе. Если вентилятор шевелится при встряхивании, попробуйте другую комбинацию вентилятора и держателя.

Шаг 5

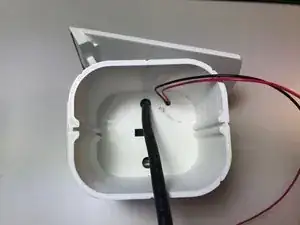

Протяните провода вентилятора через отверстие в нижней части корпуса.

Плотно вставьте держатель вентилятора в корпус.

Держатель вентилятора должен плотно сидеть в корпусе. Если держатель шевелится при встряхивании, попробуйте другую комбинацию держателя и корпуса.

Шаг 6

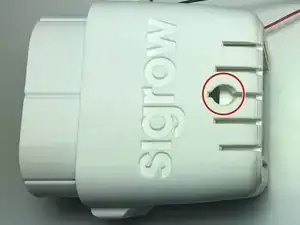

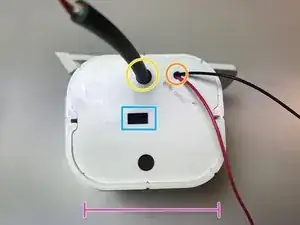

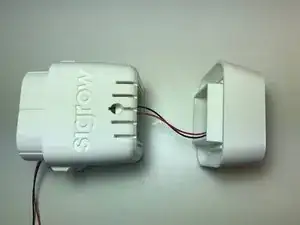

Найдите отверстие на боковой стороне корпуса прямо под надписью «Sigrow».

Протяните кабель солнечной панели через это отверстие.

Шаг 7

Логотип Sigrow должен быть обращён к вам.

Прямоугольное отверстие должно находиться слева от центра.

Отверстие для проводов вентилятора должно быть вверху справа.

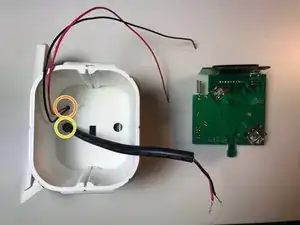

Протяните провода солнечной панели через плату PCB.

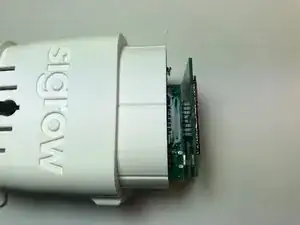

Вставьте плату PCB до упора в корпус.

Шаг 8

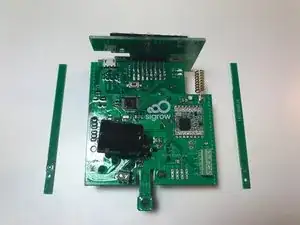

Отломите две тонкие планки платы PCB с каждой стороны.

Это можно сделать вручную или с помощью плоскогубцев.

Шаг 9

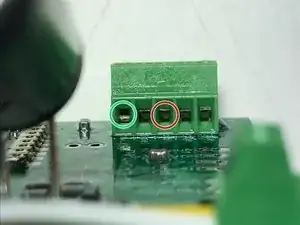

Убедитесь, что разъёмы открыты перед вставкой проводов.

Открыто

Закрыто

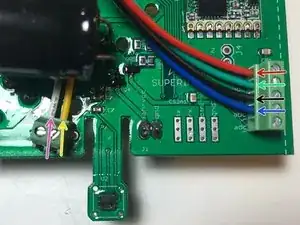

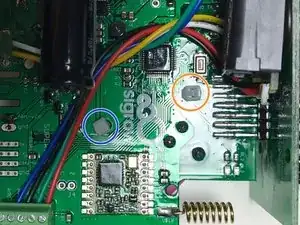

Подключите провода датчика CO2 так же, как на фото.

Аккуратно потяните за все провода, чтобы убедиться, что они правильно закреплены и не отсоединятся.

Шаг 10

Поверните датчик CO2 на один оборот, чтобы провода не были свободными.

Синий и зелёный провода должны находиться снаружи платы PCB.

Закрепите датчик CO2 стяжкой к верхней части платы PCB.

Датчик не должен выступать за край платы PCB.

Шаг 11

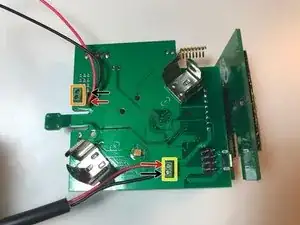

Подключите вентилятор к коннектору «watermellon».

Подключите солнечную панель к коннектору «watermellon».

Убедитесь, что красный положительный провод подключён к положительной (+) клемме, как показано на фото.

Шаг 12

Сделайте петлю из излишка провода вентилятора.

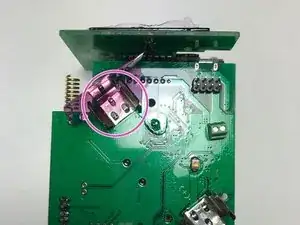

Поместите небольшой кусочек пластика от фильтра на отрицательную сторону держателя батареи. Отрицательная сторона помечена знаком (-) и находится со стороны, обращённой к солнечным панелям.

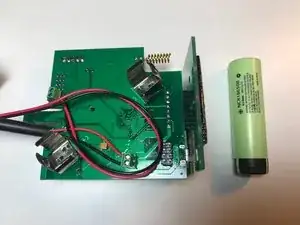

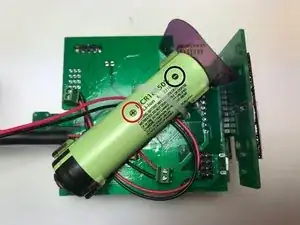

Вставьте батарею в держатель в правильной ориентации.

Обратите внимание, чтобы плюс (+) и минус (-) на батарее и на плате PCB находились на одной стороне.

Шаг 13

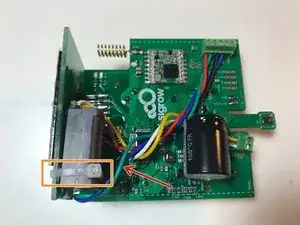

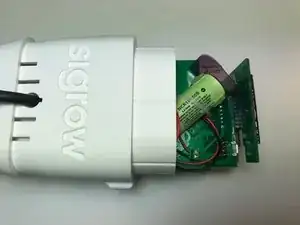

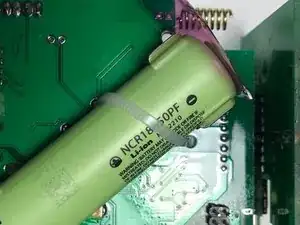

Закрепите батарею стяжкой.

Стяжка вставляется спереди, прямо под надписью «Sigrow», охватывает батарею и проходит через плату PCB снова.

Затем стяжка фиксируется другой стяжкой.

Срежьте выступающие части стяжек.

Шаг 14

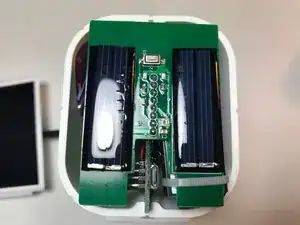

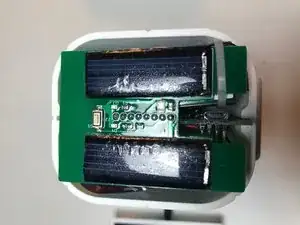

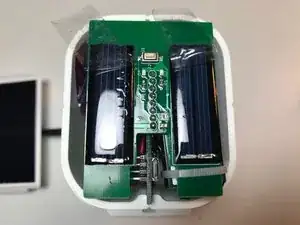

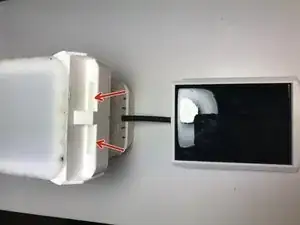

Вдвиньте плату PCB в корпус.

Аккуратно потяните за провод солнечной панели, чтобы убедиться, что внешний провод достаточно длинный.

Шаг 15

Снимите плёнку с солнечных панелей.

Шаг 16

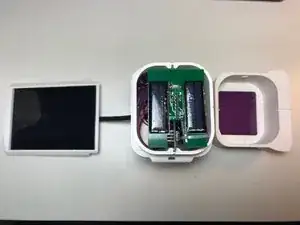

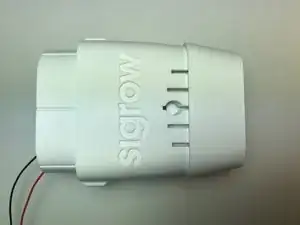

Убедитесь, что отверстия в боковой части крышки находятся со стороны солнечных панелей.

Не прикрепляйте солнечную панель к крышке.

Поместите десять датчиков Air Pro+ обратно в коробку, как показано на изображении.

ВСТАВЬТЕ ИЗОБРАЖЕНИЕ ПОЛНОЙ КОРОБКИ

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
