Замена светодиодного экрана Shark Clean Sense HP102PET
Этот светодиодный экран позволяет управлять системой очистки устройства. Используйте это руководство для замены экрана, если он повреждён.
Шаг 1
Перед началом выключите и отключите очиститель воздуха от сети.

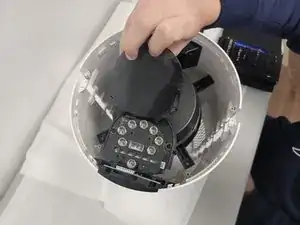

Отвинтите один винт длиной 1,2 см, крепящий решётку сверху, крестовой отверткой TR10 Torx.
Используйте инструмент для поддевания, аккуратно подденьте по внешним краям, чтобы освободить внутренние крепёжные защёлки.
Эти защёлки могут плохо поддаваться, но освобождение двух защёлок с одной стороны должно позволить легко снять решётку.
Снимите решётку.
Шаг 2
Снимите два винта длиной 1,2 см крестовой отверткой TR10 Torx.
Практически все винты имеют одинаковую длину (около 1 см). Главное различие — насадка, используемая для их выкручивания.
Шаг 3
Используйте крестовую отвертку Phillips #1, чтобы выкрутить четыре винта длиной 1 см.
Это ослабит крепление держателя вентилятора, но это не создаст проблемы до полного вскрытия корпуса.
Шаг 4
Переверните устройство и отверните нижнюю часть, поворачивая её по часовой стрелке.
Снимите фильтр.
Шаг 5

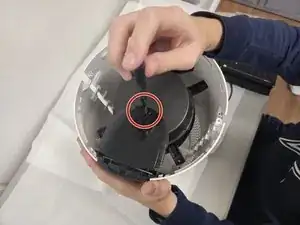

Снимите пять винтов длиной 1 см крестовой отверткой.
Отверните четыре винта длиной 1,2 см крестовой отверткой TR10 Torx.
Кольцо легко снимется, но будьте внимательны при сборке. Убедитесь, что силовой разъём правильно установлен при возврате кольца на место.
Шаг 6
Снимите четыре винта длиной 1 см, которые закрепляют корпус вентилятора.
Шаг 7
Убедитесь, что тянете вверх за сторону, где это разрешено, как показано в красном прямоугольнике на фото.
Осторожно сдвигайте корпуса вверх и вниз или удерживайте один и аккуратно тяните вверх за противоположную сторону (внизу слева, вверх справа на этой фотографии).
Корпус начнёт разделяться, и чёрный диск отойдёт. Это нормально.
Шаг 8
Осторожно откройте корпус наружу — внутри находятся хрупкие электронные компоненты.
Снимите корпус вентилятора.
Шаг 9
Снимите один винт Phillips на верхней части устройства.

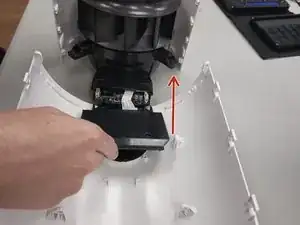

Поднимите пластиковую крышку после снятия винта, чтобы заменить экран.
Шаг 10

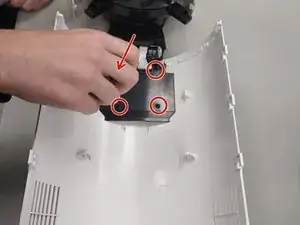

Снимите все четыре винта длиной 1 см крестовой отверткой Phillips.
Рука в кадре закрывает один из винтов; он находится напротив заднего правого винта.
Шаг 11

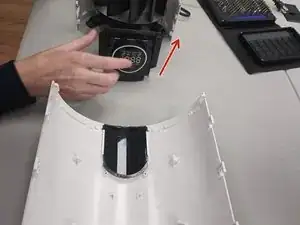

Возьмитесь и снимите панель со светодиодами.
Заключение
Для обратной сборки выполните вышеописанные шаги в обратном порядке.
Утилизируйте электронные отходы через переработчика с сертификатом R2 или e-Stewards.
Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
