Замена аудио/питательного разъёма Singing Machine Shine Duets
Если аудио- или питательные разъёмы Singing Machine Shine Duets не работают, используйте это руководство для их замены. Если на каких-либо деталях, снимаемых в ходе инструкции, есть клей, удалите его металлическим скребком. Для наших целей пинцета было достаточно.
Шаг 1
Удалите винты 10 мм по обеим сторонам корпуса, используя крестовую отвёртку Phillips #1.
Шаг 2
Удалите три винта 8 мм крестовой отвёрткой Phillips #0.
Шаг 3
Используйте инструмент для вскрытия или руки, чтобы осторожно поддеть и открыть теперь ослабленную верхнюю панель.
Верхняя часть корпуса открыта, и внутренняя часть устройства теперь доступна.
Шаг 4

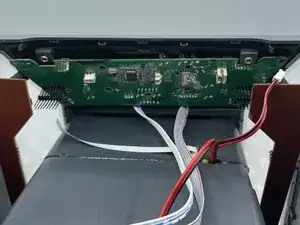

Материнская плата расположена непосредственно за кнопками управления.
Шаг 5

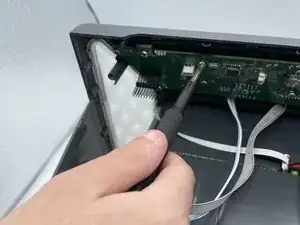

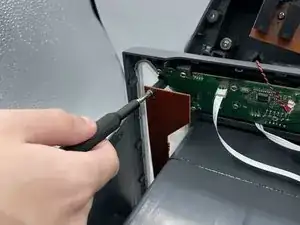

Снимите два винта, удерживающие плату светодиодов на месте.
Шаг 6
Снимите обе платы светодиодов с их штырей.
Шаг 7

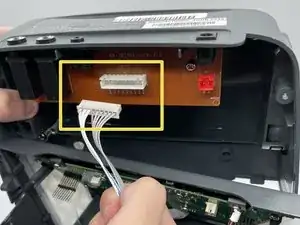

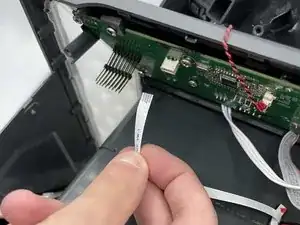

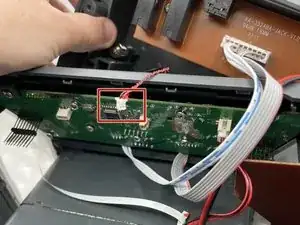

Отсоедините белый кабель от его разъёма на материнской плате.
Шаг 8

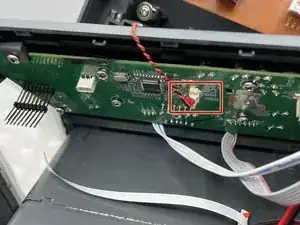

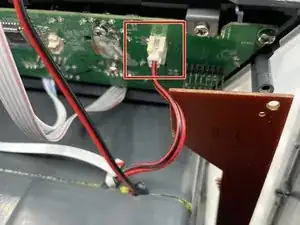

Осторожно отсоедините этот красно-чёрный провод от материнской платы.
Шаг 9

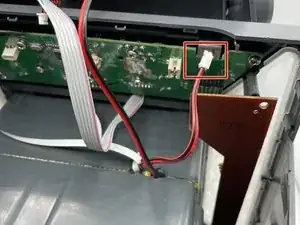

Снимите более толстый красно-чёрный провод с его гнезда на материнской плате.
Шаг 10

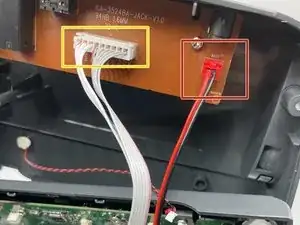

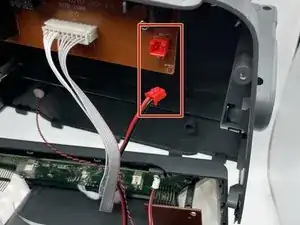

Отсоедините красный разъём на плате, который содержит все внешние гнёзда.
Отсоедините белые провода от платы.
Шаг 11

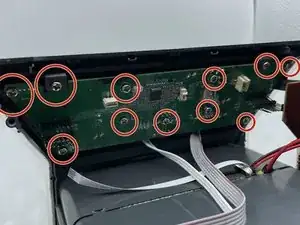

Удалите одиннадцать винтов 8 мм с материнской платы крестовой отвёрткой Phillips #0.
Шаг 12

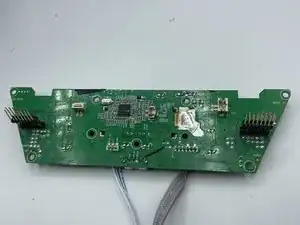

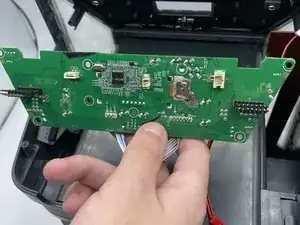

Снимите материнскую плату с корпуса.
Шаг 13

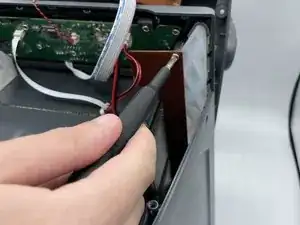

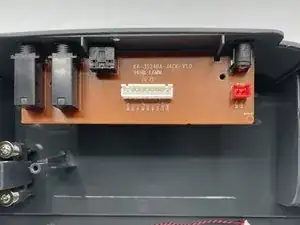

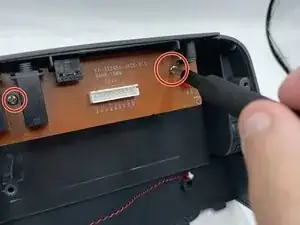

Удалите оба винта с платы.
Будьте осторожны при снятии винта между двумя разъёмами.
Шаг 14

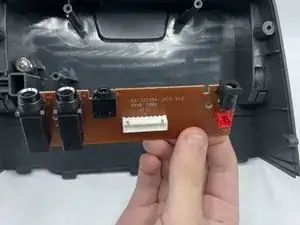

Снимите плату с корпуса.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
