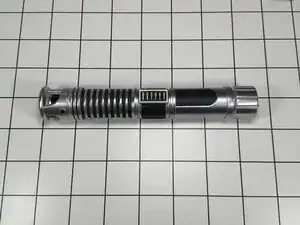

Разборка световых мечей Savi’s Workshop. Основная разборка светового меча
Это базовая разборка на случай, если вы забыли с момента вашего визита в мастерскую Сари.
Шаг 1
Удалите лезвие: немного нажмите на лезвие к рукоятке и поверните примерно на 1/4 оборота против часовой стрелки. Вы почувствуете, как оно выйдет.
Шаг 2

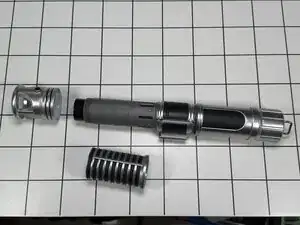

Удалите заглушки на конце рукоятки.
Заглушки на обоих концах рукоятки закручиваются против часовой стрелки.
Шаг 3

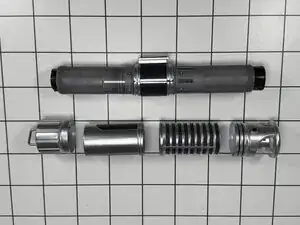

Удалите основные части рукоятки.
Удерживайте другой конец рукоятки и откручивайте часть ствола, поворачивая против часовой стрелки.
Шаг 4

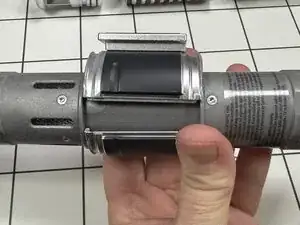

Удалите центральный переключатель.
Центральный переключатель состоит из 2 частей и удерживается на месте частями ствола. Снимите сторону с переключателем, они имеют цветовую кодировку для удобства сборки.
Удалите заднюю часть центрального переключателя.
Шаг 5

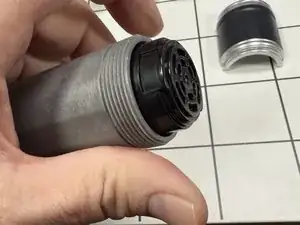

Удалите аккумуляторный блок.
Удерживайте корпус меча в одной руке и закрутите черный аккумуляторный блок (в нем также есть динамик) на 1/4 оборота по часовой стрелке другой рукой.

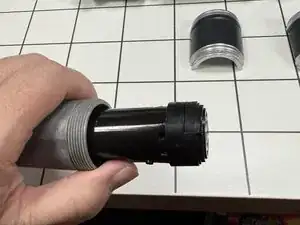

Вытяните аккумуляторный блок из рукоятки.

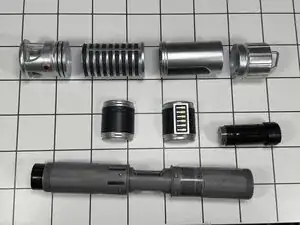

Заключение
Для повторной сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
