Замена аккумулятора Sphero Ollie

Прочно держите Ollie в одной руке.

Снимите синюю резиновую шину, оттягивая её пилингующим движением противоположной рукой.

Продолжайте прочно держать Ollie в одной руке.

Используйте пластиковый инструмент для открытия, чтобы аккуратно поддеть колпак ступицы.

Не вставляйте пластиковый инструмент в пустые отверстия, а используйте его рядом с защёлками, удерживающими колпак.

Не направляйте колпак в сторону другого человека — он может отскочить с силой.

Ослабьте и снимите винт 10 мм с каждой стороны устройства с помощью наконечника отвертки JIS 1.

Снимите пластиковую рамку шины с устройства

Ослабьте и снимите четыре винта 10 мм на нижней стороне устройства, используя наконечник JIS 1.

Прочно возьмите нижнюю часть устройства и оттяните верхнюю половину внешнего корпуса от нижней.

Ослабьте и снимите винты 10 мм, удерживающие Bluetooth-разъём, а также два винта 1 10, удерживающие материнскую плату в корпусе, используя отвертку JIS №1

Ослабьте и снимите винты 10 мм, удерживающие антенну в корпусе.

Аккуратно извлеките материнскую плату из корпуса движением вверх.

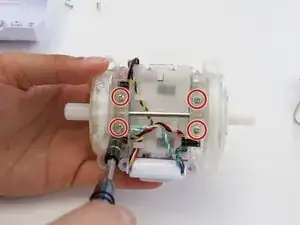

После извлечения материнской платы используйте отвертку JIS №1, чтобы снять четыре винта 10 мм, удерживающие щитки шестерёнок.

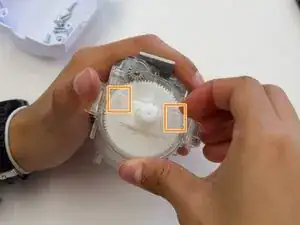

Далее нужно отжать защёлки (по две с каждой стороны), удерживающие верхнюю часть щитка к раме.

Затем, когда шестерёнки освобождены, можно поднять шестерню и извлечь её из рамы.

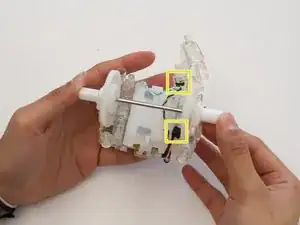

Чтобы полностью убрать щиток шестерёнок в сторону, аккуратно вытащите чёрные штырьковые соединители из посадочного отверстия в щитке.

После того как шестерня убрана в сторону, сожмите защёлку, чтобы получить доступ к аккумулятору.

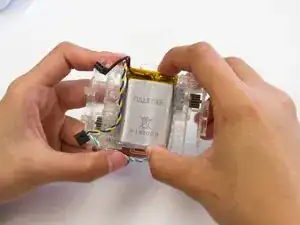

Чтобы вынуть аккумулятор, просто потяните за него с небольшим усилием — он крепится с помощью клеевых прокладок.
