Замена мотора Sphero Ollie
Если колёса Ollie вращаются медленнее, чем должны, необходимо заменить моторы, приводящие их в движение. Это руководство покажет, как заменить моторы. Всё, что вам понадобится — крестовая отвертка Phillips #1, и Ollie снова будет готов к работе за считанные минуты.
Шаг 1

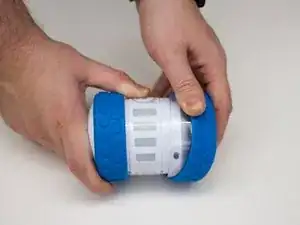

Крепко удерживайте Ollie в одной руке.
Снимите синюю резиновую шину, оттягивая её противоположной рукой.
Шаг 2
Продолжайте уверенно держать Ollie в одной руке.

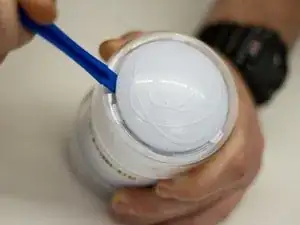

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть декоративную крышку ступицы.
Избегайте вставления пластикового инструмента в пустые отверстия; используйте инструмент возле защёлок, фиксирующих крышку ступицы.
Не направляйте крышку ступицы в сторону другого человека — она может отскочить с силой.
Шаг 3
Ослабьте и снимите по одному винту 10 мм с каждой стороны устройства, используя биту JIS 1.

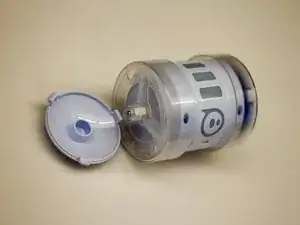

Снимите пластиковую рамку шины с устройства
Шаг 4

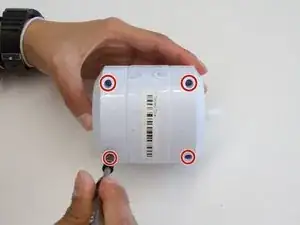

Ослабьте и снимите четыре винта 10 мм на нижней стороне устройства, используя биту JIS 1.
Крепко возьмите нижнюю часть устройства и снимите верхнюю половину внешнего корпуса с нижней.
Шаг 5

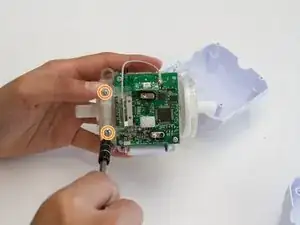

Ослабьте и снимите винт 10 мм, крепящий Bluetooth-разъём, а также два винта 1 10, фиксирующие материнскую плату к корпусу, используя отвертку JIS #1
Ослабьте и снимите винты 10 мм, крепящие антенну к корпусу.

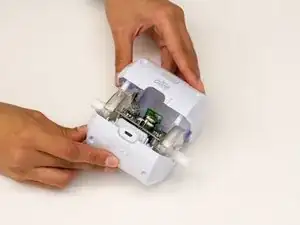

Аккуратно выньте материнскую плату из корпуса движением вверх.
Шаг 6

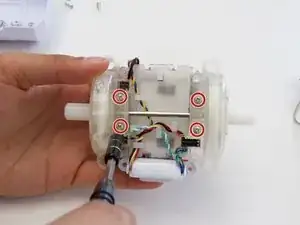

После извлечения материнской платы используйте отвертку JIS #1, чтобы снять четыре винта 10 мм, удерживающие защитные крышки шестерёнок.
Далее разомкните защёлки (по две с каждой стороны), фиксирующие верхнюю часть крышки к рамке.
После освобождения шестерёнок вы можете приподнять шестерню и вынуть её из рамки.
Чтобы полностью убрать защитную крышку шестерёнок, аккуратно извлеките чёрные штырьковые разъёмы из посадочного отверстия в крышке.
Затем осторожно снимите колёса с корпуса
Шаг 7
После того как вы убрали шестерню в сторону, зажмите защёлку с обеих сторон, чтобы снять крышку, защищающую аккумулятор
Шаг 8
После снятия крышки аккумулятора переверните устройство, чтобы увидеть моторы

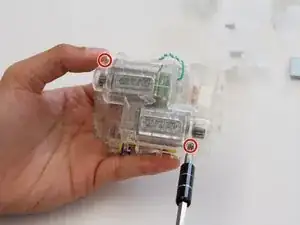

Ослабьте и снимите два винта 10 мм, удерживающие прозрачный корпус моторов, используя биту JIS #1

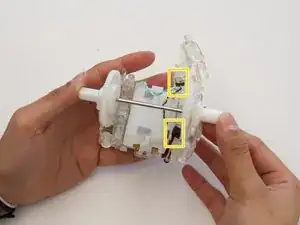

Затем аккуратно надавите на защёлку (с обеих сторон) отверткой, чтобы освободить прозрачный корпус

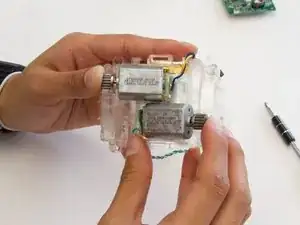

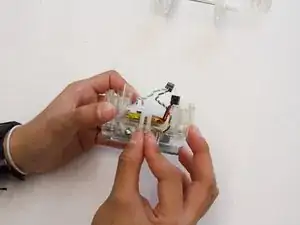

Чтобы извлечь моторы, просто потяните их с небольшим усилием
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
