Замена светодиодного (LED) индикатора Sphero Ollie
Светодиодные индикаторы — заметная особенность вашего устройства Ollie. На материнской плате закреплены два индикатора, поэтому замена имеет среднюю сложность. Материнская плата — сердце Ollie, поэтому ознакомьтесь с необходимыми руководствами и подготовьтесь к использованию синей лопатки для вскрытия, крестовой отвертки Phillips и паяльника. Для более подробных инструкций по пайке и выпаиванию см. это руководство.
Шаг 1
Крепко удерживайте Ollie в одной руке.
Снимите синюю резиновую шину, оттягивая её противоположной рукой.
Шаг 2
Продолжайте крепко держать Ollie в одной руке.
Используйте пластиковую лопатку для аккуратного поддевания маскирующего диска.
Избегайте вставления пластиковой лопатки в пустые отверстия; используйте инструмент возле защёлок, удерживающих маскирующий диск.
Не направляйте маскирующий диск в сторону другого человека, так как он может выскочить с силой.
Шаг 3
Ослабьте и снимите винт 10 мм с каждой стороны устройства, используя наконечник отвертки JIS 1.
Снимите пластиковую рамку шины с устройства
Шаг 4
Ослабьте и снимите четыре винта 10 мм на нижней стороне устройства, используя наконечник JIS 1.
Крепко возьмитесь за нижнюю часть устройства и снимите верхнюю половину внешнего корпуса с нижней.
Шаг 5
Ослабьте и снимите винт 10 мм, удерживающий разъём Bluetooth, а также два винта 1,10, удерживающих материнскую плату в корпусе, используя отвертку JIS #1
Ослабьте и снимите винты 10 мм, удерживающие антенну в корпусе.
Аккуратно извлеките материнскую плату из корпуса движением вверх.
Шаг 6

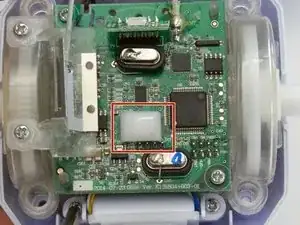

Найдите первый светодиод, ориентируясь по белой пластиковой крышке на материнской плате.

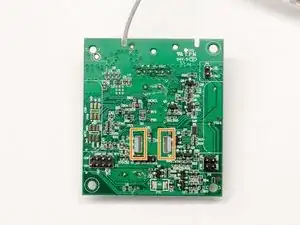

Переверните материнскую плату и найдите защёлки, удерживающие пластиковую крышку светодиода.

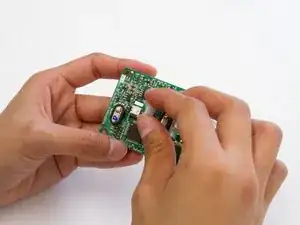

Сожмите защёлки крышки светодиода с нижней стороны материнской платы, чтобы снять крышку с верхней стороны платы.
Шаг 7

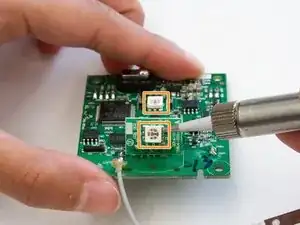

Найдите второй светодиод, ориентируясь по перпендикулярной части на материнской плате с припаянным аналогичным светодиодом.

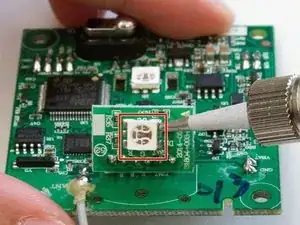

Аккуратно выпаяйте припаянные контакты обоих светодиодов, чтобы снять их с материнской платы.
Проявляйте особую осторожность при работе с паяльником.
Для более подробной информации о пайке см. наше руководство Как паять и выпаивать соединения
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
