Замена аккумулятора Sphero Mini

Прежде чем начать, разрядите аккумулятор Sphero Mini до уровня ниже 25%. Обычно аккумулятор можно разрядить, играя с Sphero около 45 минут при полном заряде. Повреждённые аккумуляторы могут воспламеняться.

Также рекомендуется выключить Sphero. Это можно сделать в приложении Play или Edu.

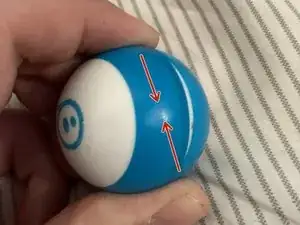

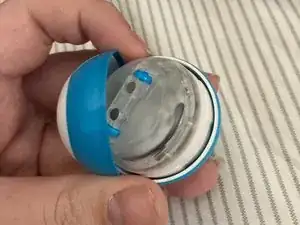

Снимите внешнюю оболочку, сжав её до щелчка.

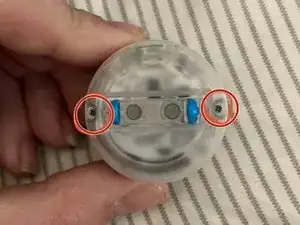

Далее нужно открыть корпус. Отвинтите 2 винта с крестообразным шлицем по обе стороны от направляющих колёс.

Не забудьте сохранить винты в порядке!

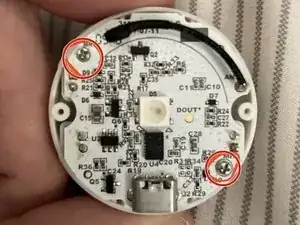

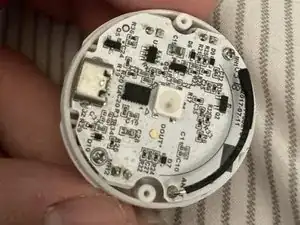

Основная плата также закреплена двумя винтами — снимите их.

Возможно, придётся сдвинуть оболочку антенны Bluetooth, чтобы освободить доступ к одному из винтов.

Снова следите за винтами! Эти винты имеют другую длину по сравнению с винтами корпуса.

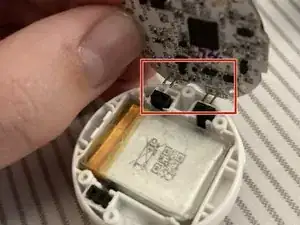

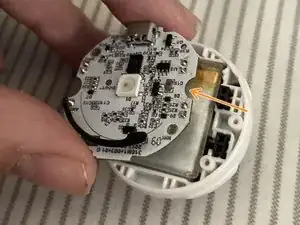

Когда винты удалены, потяните плату строго вверх.

Все элементы подключены через штырьковые разъёмы, поэтому не беспокойтесь о разъединении ленточных кабелей.

Если один из кабелей поднимется вместе с платой, аккуратно отожмите его и верните на место.

На верхней части аккумулятора должна быть приклеена небольшая пластиковая полоска. Отклейте её аккуратно — мы будем использовать её, чтобы поднять аккумулятор.

Это может быть не самый изящный способ, но он кажется самым простым для тех, кто не знаком с такими вещами.

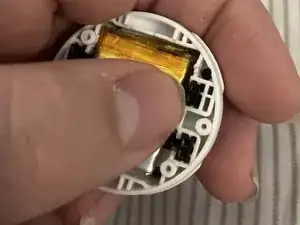

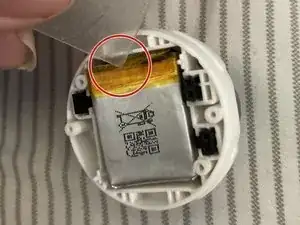

Используйте пластиковую полоску, чтобы аккуратно потянуть вверх от края жёлтой ленты на аккумуляторе. Это поможет ослабить небольшое количество клея.

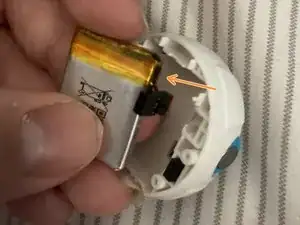

Когда клей ослабнет, аккуратно выньте аккумулятор в сторону.

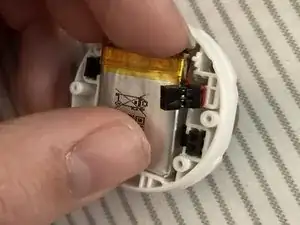

Затем нужно отвести разъём аккумулятора в сторону. Если он сопротивляется, слегка покачайте его, чтобы вывести.

Если на новом аккумуляторе есть защитный слой клея, снимите его.

Установите новый аккумулятор в гнездо.

Вставьте разъём в слот на месте предыдущего.

Убедитесь, что полярность совпадает с ориентацией старого аккумулятора.

Приклейте пластиковую полоску поверх нового аккумулятора.

Выровняйте контакты внизу платы с соответствующими разъёмами ниже.

Прочно опустите плату на место.

Верните те 2 винта, которые вы ранее вынимали. (Они более короткие, если вы забыли).

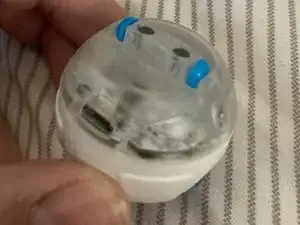

Здесь всё довольно очевидно — просто убедитесь, что отверстие совмещено с портом Micro USB.

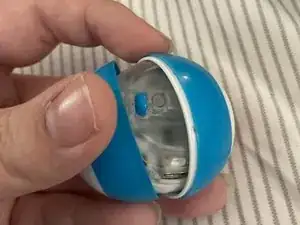

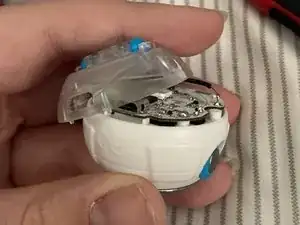

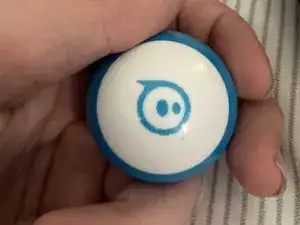

Опять же, всё просто — вставьте основную часть между оболочкой и защёлкните её.
