Замена аккумулятора Sphero R2-D2
Замена литий-полимерного аккумулятора Sphero R2-D2

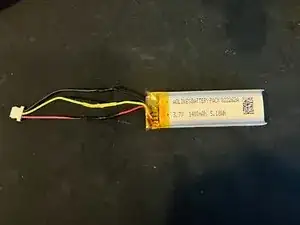

Оригинальный аккумулятор: 3.7 В, 1400 мА·ч, произведён компанией Ascent Batteries.
Модель: ABI-H832370
Оригинальные размеры аккумулятора:
В 6.35 мм
Ш 22.22 мм
Д 69.85 мм
В этом аккумуляторе также присутствует жёлтый провод для NTC-термистора, встроенного в аккумуляторный блок, для контроля температуры батареи во время зарядки.
Запасной аккумулятор
Amazon: https://www.amazon.com/dp/B0CSC3WYTZ
Продаётся как «3.7V Rechargeable Lipo Battery 1400mAh Replacement for Logitech MX Keys Mini Minimalist Wireless Illuminated Keyboard»
Он немного короче оригинального по длине, но подходит нормально.
Примечание: пожалуйста, оставьте комментарий, если Вам удалось найти другие подходящие запасные аккумуляторы.
Шаг 1

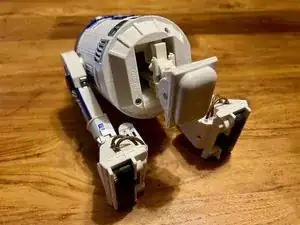

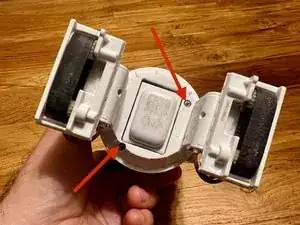

Начните с удаления нижнего кольца. Если дроид по‑прежнему включается, откройте приложение Sphero для подключения и включите его, чтобы выдвинуть центральную и боковые опоры, затем снимите нижнее кольцо.

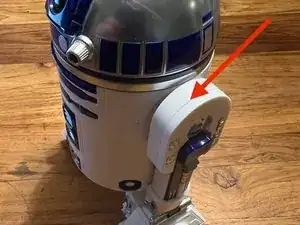

В противном случае сначала придётся снять боковые опоры. Используйте лопаточку, чтобы поддеть крышки рычагов и снять 3 винта, удерживающие рычаги. Медленно снимите рычаги, а затем нижнее кольцо.
Шаг 2
Выключите дроида, чтобы центральная и боковые опоры вернулись в исходное положение.
Шаг 3

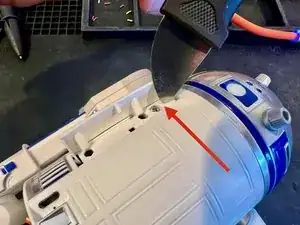

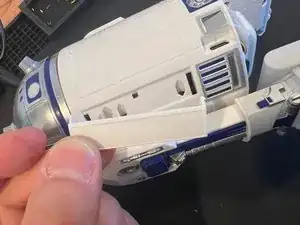

Используйте лопаточку или другой инструмент для поддевания, чтобы снять две вертикальные задние панели. Удалите винты, удерживающие заднюю часть дроида.
Шаг 4

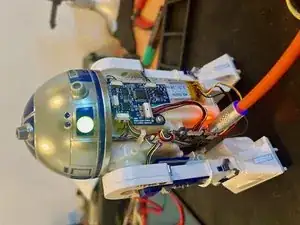

Аккуратно отделяйте заднюю часть дроида от передней. Теперь у Вас должен быть доступ к внутренним компонентам.
Шаг 5

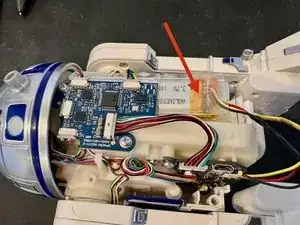

Осторожно отсоедините и извлеките оригинальный аккумулятор из посадочного места. Разъём оригинального аккумулятора фирменный и требует пересоединения к новому аккумулятору. Отрежьте разъёмы у обоих аккумуляторов. Спаяйте (соедините) разъём оригинального аккумулятора с проводами запасного аккумулятора.
Вставьте новый запасной аккумулятор в гнездо.

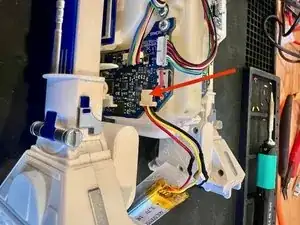

Подключите разъём аккумулятора.
Шаг 6
Перед закрытием подключите кабель micro‑USB, чтобы убедиться, что дроид заряжает новый аккумулятор.
Заключение
Для сборки дроида выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
