Замена узла нагревательного элемента Revlon RVDR5061
Иногда в нагревательном элементе фена может быть слабое место, которое может сломаться. В этом случае, при разборке узла нагревательного элемента, направляйте паяльник так, чтобы он не соскользнул и не повредил вашу поддерживающую руку. Если вы не знаете, как паять, здесь есть полезная ссылка: Как паять и распаивать соединения
Шаг 1
Используя отвертку Phillips #3, открутите единственный винт с головкой Phillips диаметром 25 мм в ручке, поворачивая его против часовой стрелки.
Шаг 2
Используя плоскую отвертку среднего размера или, еще лучше, пластиковые открывающие инструменты iFixit, аккуратно разъедините ручку от шнура питания.
Шаг 3
После того как вы разъединили корпус, все внутренние детали будут свободны для извлечения.
Шаг 4

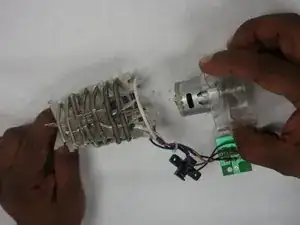

Вентилятор/моторный узел соединён с узлом нагревательного элемента в двух местах, которые необходимо распаять. После того как вы протянете соединённые провода через отверстия, вентилятор/моторный узел освободится от узла нагревательного элемента. Поздравляем, вы теперь полностью удалили вентилятор/моторный узел из этого фена!
Шаг 5

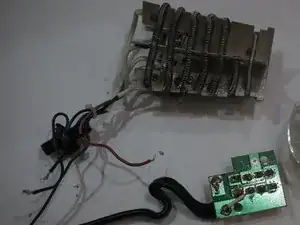

Как только вентилятор/моторный узел отсоединён от узла нагревательного элемента, вы увидите, что узел нагревательного элемента соединён с печатной платой четырьмя проводами. Цвета этих проводов: серый, черный, фиолетовый и коричневый.
Шаг 6

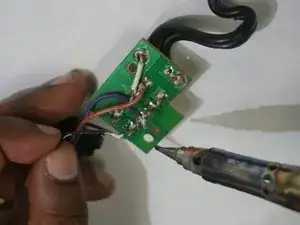

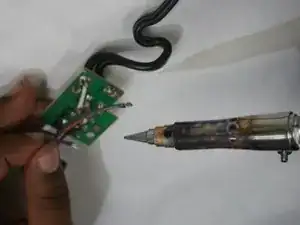

Распаяйте эти четыре провода один за другим с печатной платы.
Шаг 7
Узел нагревательного элемента теперь будет отделён от печатной платы и может быть заменён на новый.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
