Замена антенны монитора eufy Security SpaceView

Используйте инструмент для вскрытия, чтобы вставить его в пазы для открытия, встроенные в нижнюю часть дисплея.

По бокам дисплея по два паза, сверху — три паза, снизу — четыре паза соответственно.

Используя имеющиеся инструменты, убедитесь, что инструмент вошёл в пространство паза, и приложите усилие вниз, поддевая эту часть вверх и от корпуса.

Повторите для всех сторон и пазов, пока дисплей полностью не отделится от остальной части монитора.

Поднимите дисплей вверх и от корпуса.

Осторожно: не перекручивайте и не тяните шлейфовый разъём.

Положите дисплей лицевой стороной вниз на стол, чтобы открыть заднюю сторону экрана.

Отвинтите шесть винтов, удерживающих дисплей, используя крестовую отвёртку Phillips #00.

Два винта находятся на каждом конце дисплея и по одному на каждой из его длинных сторон.

Осторожно поднимите корпус дисплея и отложите его в сторону.

Корпус готов для установки нового дисплея.

Аккуратно отключите шлейфовый разъём от материнской платы, следя за тем, чтобы не повредить его.

Используя крестовую отвёртку Phillips #00, отвинтите 4 фиксирующих винта в каждом углу материнской платы.

Начиная с любого красно/чёрного проводного разъёма, аккуратно вытяните его из гнезда и отложите в сторону.

Оттяните белый шлейфовый разъём от материнской платы со стороны, ближайшей к аккумулятору.

Поднимите материнскую плату и отключите антенный разъём от его порта.

Материнская плата освобождена от корпуса и может быть заменена.

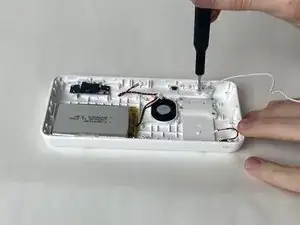

Используя крестовую отвёртку #00, отвинтите два винта, крепящие антенный провод в правом верхнем углу.

Сожмите зажимы, которые соединяют антенну с фиксатором.

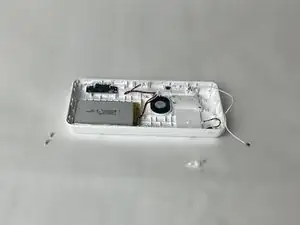

Снимите фиксатор с зажимов.

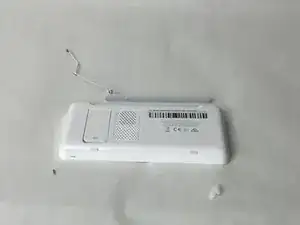

Переверните устройство и выньте антенну из точки её подключения.
