Разборка кнопки фонаря Led Lenser P2 BM

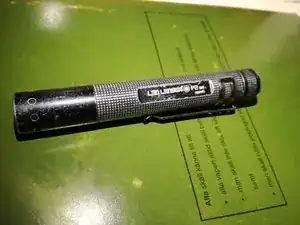

Я пользуюсь этим маленьким карманным фонариком уже 10 лет, и даже после того, как он три месяца пролежал под снегом, у меня возникла лишь одна проблема — дважды. Переставала работать кнопка, но это легко устранялось разборкой кнопки и удалением загрязнений изнутри. Вот как я это сделал.
Шаг 1
Так же точно поступают при замене батарейки.
Шаг 2

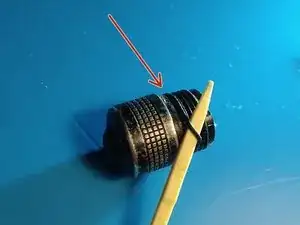

Снимите маленькое уплотнительное кольцо. Я использовал пластиковую зубочистку.
Шаг 3

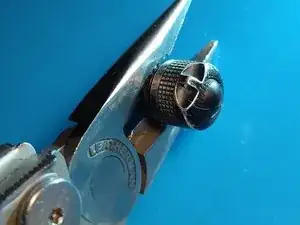

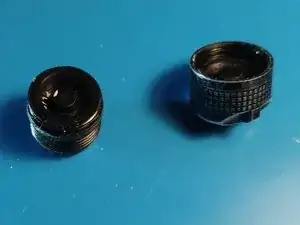

Теперь нужно открутить алюминиевую крышку от пластиковой нижней части. Я использовал плоскогубцы, чтобы аккуратно удерживать пластиковую часть, и пальцем откручивал алюминиевую. Резьба левая.
Шаг 4
Пластиковый корпус удерживает сам узел кнопки и состоит из двух половинок. Их можно аккуратно разъединить ножом.
Шаг 5

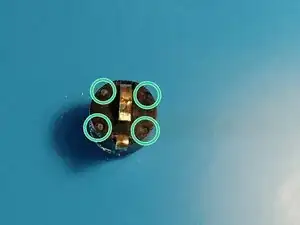

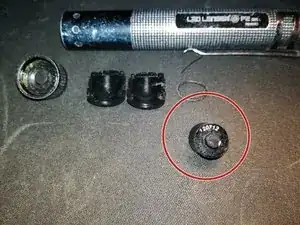

Узел кнопки отмечен красным кружком. Он скреплён четырьмя пластиковыми «заклёпками» со стороны разъёма, отмеченными зелёным. Аккуратно срежьте их заподлицо, как показано на фото.
Шаг 6

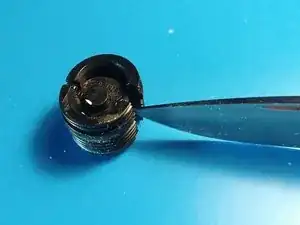

Затем подденьте «крышку», как показано на третьем фото.

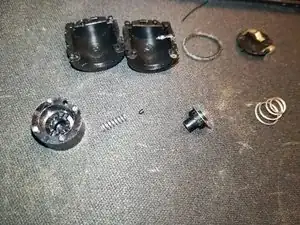

Аккуратно извлеките внутренние пружины и толкатели. На фото один маленький толкатель всё ещё находится в верхней части кнопки.
В моём случае проблема заключалась в крошечной пластиковой «стружке» внутри кнопки, которая мешала контакту. Место отмечено жёлтой стрелкой.
Шаг 7
Сборка выполняется в обратном порядке, но клеить кнопку не нужно (маленькие пластиковые «заклёпки» теперь сломаны), так как пластиковый корпус из двух частей будет удерживать её при сборке.
Я пользовался фонариком так несколько лет, пока та же проблема не повторилась снова, поэтому добавил новые фото при очередном ремонте.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
