Разборка Hot Tools Professional 1110

Ниже перечислены несколько проблем, которые мы планируем устранить на основе проведённого исследования.

• Перегорание нагревательной спирали

• Перегорание переключателя регулировки температуры

• Перегорание выключателя питания

Шаг 1

Убедитесь, что у вас чистое рабочее место и вы сможете легко следить за небольшими, слабо закреплёнными деталями.

Кроме того, УБЕДИТЕСЬ, ЧТО УСТРОЙСТВО ОТКЛЮЧЕНО ОТ СЕТИ ДЛЯ ВСЕХ ДАЛЬНЕЙШИХ ШАГОВ!

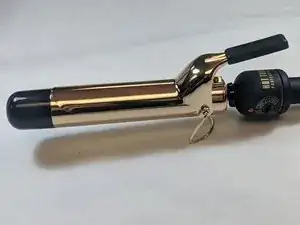

Плотно захватите конец паяльника с чёрным пластиковым колпачком на конце нагревательного элемента.

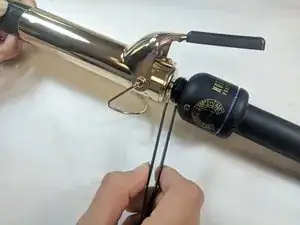

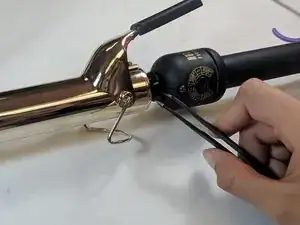

Свободной рукой с помощью пинцета плотно захватите небольшое фиксирующее кольцо, расположенное между нагревательным элементом и корпусом рукоятки.

Когда захват будет надёжным, потяните фиксирующее кольцо вверх — оно должно ослабнуть и сняться.

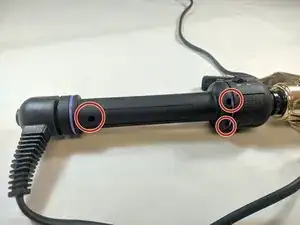

После ослабления кольца переверните корпус рукоятки, и вы увидите три отверстия под винты.

Возьмите отвертку PH1 и ослабьте все три винта с крестообразным шлицем #1 длиной 6 мм в корпусе рукоятки.

После снятия винтов отложите их в сторону и с помощью монтажного инструмента (лопатки) энергично разделите корпус рукоятки вдоль пополам.

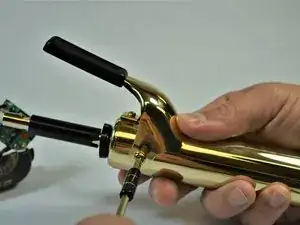

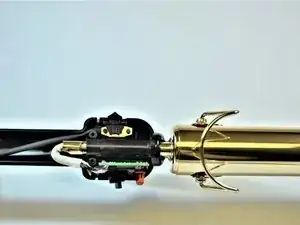

Для снятия зажимного механизма крепко удерживайте паяльник за корпус рукоятки и найдите винт, показанный на фотографии.

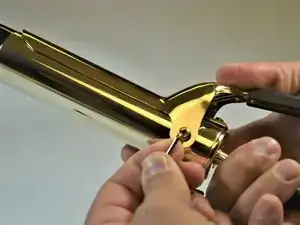

Удалите показанный винт (8 мм, крестообразный шлиц #2, головка Pan). После этого выполните то же для противоположной стороны.

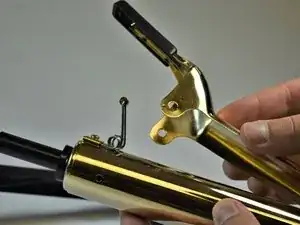

Когда оба винта будут удалены, продолжайте снимать верхнюю половину зажимного механизма с корпуса паяльника.

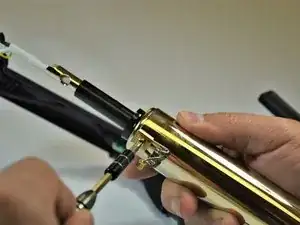

Поверните рукоятку и удалите винт, который удерживает пружинный механизм зажима. Это винт 8 мм, крестообразный шлиц #2, головка Pan.

После выполнения этого шага ваш Hot Tools Professional 1110 будет полностью разобран и готов к замене компонентов.

Чтобы собрать устройство снова, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
