Замена сетевого шнура Hot Tools Professional 1110
Перед началом любых следующих шагов по замене выключателя убедитесь, что устройство отключено от источника питания, используйте защитные очки и проводите процедуру в хорошо вентилируемом помещении.
Шаг 1
Убедитесь, что у вас чистая рабочая поверхность и вы сможете легко следить за мелкими, свободными деталями.
Кроме того, УБЕДИТЕСЬ, ЧТО УСТРОЙСТВО ОТКЛЮЧЕНО НА ВСЕХ СЛЕДУЮЩИХ ШАГАХ!
Шаг 2
Надежно возьмите конец утюга с черной пластиковый заглушкой на конце нагревательного элемента.
Свободной рукой используйте пинцет, чтобы крепко схватить небольшое удерживающее кольцо, находящееся между нагревательным элементом и корпусом ручки.
Как только вы надежно схватите кольцо, потяните его вверх, и оно должно отойти.
Шаг 3
Когда кольцо ослаблено, переверните корпус ручки, и вы увидите три отверстия под винты.
Возьмите отвертку PH1 и ослабьте все три винта с шестигранной головкой длиной 6 мм в корпусе ручки.
Шаг 4
После удаления винтов отложите их в сторону и с помощью козырька аккуратно разделите корпус ручки пополам вдоль.
Шаг 5
Для удаления зажимного механизма надежно держите утюг в руке за корпус ручки и найдите винт, как показано на рисунке.
Удалите показанный винт (8 мм Phillips #2 Pan Head) и по окончании выполните то же самое с другой стороны.
Шаг 6
После удаления обоих винтов продолжайте снимать верхнюю половину зажимного механизма с корпуса утюга.
Шаг 7
Поверните ручку и удалите винт, который удерживает пружинный механизм зажима. Этот винт — 8 мм Phillips #2 Pan Head.
После выполнения этого шага ваш Hot Tools Professional 1110 будет полностью разобран и готов к замене компонентов.
Шаг 8

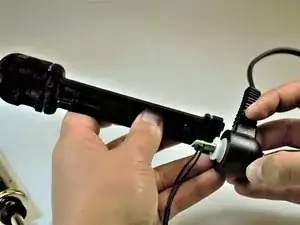

Удалите сетевой шнур Hot Tools Professional 1110 из корпуса.
Шаг 9

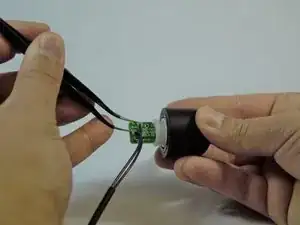

Отпаяйте два соединенных электрических провода. Обратите внимание на ориентацию каждого провода, чтобы правильно собрать устройство.
Шаг 10

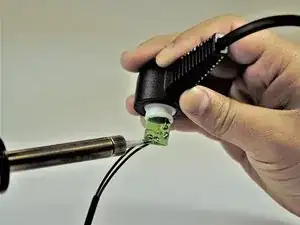

С правильной ориентацией двух проводов припаивайте провода к новому сетевому шнуру Hot Tools Professional 1110.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
