Замена переключателя регулировки температуры Hot Tools Professional 1110
Со временем и при частом использовании функция регулировки температуры на большинстве плоек для завивки может выйти из строя. В этом руководстве приведены пошаговые инструкции по замене переключателя регулировки температуры. Контроллеры температуры состоят из систем ввода‑вывода. В зависимости от контролируемого процесса требуется тип датчика и сигнала на входе. На выходе используются элементы для управления процессом нагрева и охлаждения. Это руководство не содержит инструкций по замене отдельных компонентов системы управления температурой. Здесь описана только замена переключателя регулировки температуры.
Шаг 1
Убедитесь, что у вас чистое рабочее место и вы легко сможете отслеживать мелкие незакрепленные детали.
Кроме того, УБЕДИТЕСЬ, ЧТО УСТРОЙСТВО ОТКЛЮЧЕНО ОТ СЕТИ ВО ВСЕХ ПОСЛЕДУЮЩИХ ШАГАХ!
Шаг 2
Плотно удерживайте конец плойки с черной пластиковой заглушкой на конце нагревательного элемента.
Свободной рукой с помощью пинцета крепко захватите маленькое фиксирующее кольцо, расположенное между нагревательным элементом и корпусом ручки.
Когда захват будет надежным, потяните фиксирующее кольцо вверх — оно должно сняться.
Шаг 3
После того как кольцо ослаблено, переверните корпус ручки — вы увидите три отверстия для винтов.
Возьмите отвертку PH1 и отвинтите все три винта Phillips #1 длиной 6 мм в корпусе ручки.
Шаг 4
После удаления винтов отложите их в сторону и с помощью лопатки для поддевания плотно разделите корпус ручки вдоль пополам.
Шаг 5
Чтобы снять зажимной механизм, крепко удерживайте плойку за корпус ручки и найдите винт, как показано на изображении.
Удалите показанный винт (8 мм Phillips #2 с потайной головкой), затем проделайте то же самое с противоположной стороны.
Шаг 6
После удаления обоих винтов продолжайте снимать верхнюю половину зажимного механизма с корпуса плойки.
Шаг 7
Поверните ручку и удалите винт, держащий пружинный механизм зажима. Этот винт — 8 мм Phillips #2 с потайной головкой.
После выполнения этого шага ваша Hot Tools Professional 1110 будет полностью разобрана и готова к замене компонентов.
Шаг 8

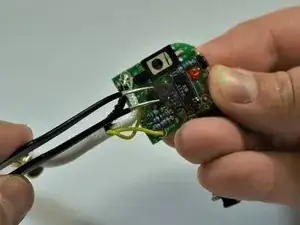

Ручка регулировки температуры будет установлена на печатной плате, как показано на изображении.
С помощью пинцета аккуратно снимите ручку с печатной платы.
При снятии ручки избегайте чрезмерного усилия, так как это может повредить соседние элементы на плате.
Для получения дополнительной информации о системах регулировки температуры посетите: https://www.instrumart.com/pages/283/tem...
Шаг 9

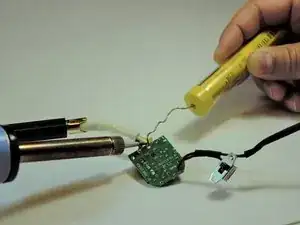

Чтобы закрепить новый переключатель регулировки температуры, припаяйте деталь на плату.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
